На приятелите на техниката предоставяме възможността за реализиране на оригинална схема за двуполупериодно фазово регулиране на напрежение. За основа на схемата служи предложения от нас през 1989г. полупроводников прибор под името "Симетричен еднопреходен транзистор", предназначен главно като управляващ елемент на симистори. За разлика от така наречените "диаци", този прибор има ниско напрежение при отпушено състояние.
    Наборът е вариант на "Регулатор 2" (кит No.21), като са използвани елементи и за SMD монтаж. Така се получават по-малки габаритни размери на платката - 24x16мм.
    В регулатора, като "Симетричен еднопреходен транзистор"е използван неговия транзисторен еквивалент, тъй като специализираната полупроводникова структура не се произвежда никъде.
    Предназначението на този компактен регулатор е плавно управление на напрежението на електродвигатели, нагреватели, лампи и др.
    Управлението на двигатели не изисква мерки против радиосмущения, но в битовите прибори и електоринструментис колекторни универсални двигатели има вградени противосмутителни филтри, в които обикновено има паралелен кондензатор на двигателя и поради това отпушването на симистора е съпроводено с токови импулси със стръмен фронт. В резултата на това в мрежата се разпространяват значителни неотстраними смущения.
    Горният ефект (дефект) се премахва най-лесно с отстраняването на филтъра. Другият начин е да се вгради регулатора между възбудителната намотка и съответната и четка. Третият начин (при активен товар) е като се въведе последователно на товара дросел - тороидален или навити върху феритна пръчка с Ф8 или 10мм до 200 навивки от проводник ПЕЛ (отрязването на необходимата дължина на ферита става чрез счупване след очертаване със стъклорез или твърдосплавна пластина). Плътността на тока е 3÷4 A/mm².
    Потенциометъра RP трябва да има стойност 100кΩ.
    Запояването на SMD елементите не трябва да стъписва широкия кръг от любителите на електрониката - просто Ви е необходим поялник с "по-нежен" връх на човката и предварително пистите трябва да се калайдисат.
    Симисторът, с предварително огънати под прав ъгъл изводи, се разполага над резисторите R3, R4, така че общата височина на готовия модул да бъде по-голяма от 10мм. Готовият регулатор може да се завие върху подходящ радиатор, като симисторът се намазва предварително с топлопроводяща паста. Неотрязаните изводи на двата анода, могат да бъдат използвани за запояване на външните проводници.
    Допълнение: Поради проявения интерес към регулиране на ниски променливи напрежения 50 Hz, предлагаме ново оразмеряване на ел.схеми. Тук проличава предимството на “симетричния еднопреходен транзистор”, като пусков прибор спрямо класическия диак (с напрежение при отпушено състояние 32V).
    Стойността на резистор R1 за U=24V трябва да стане 1kΩ/0.25W. Задаващият потенциометър при кондензатор 100nF може да бъде и 47kΩ. Препоръчително е свързването на ограничителен резистор 220Ω при 24V (680 Ω или 780 Ω при 220V) последователно на потенциометъра.
    За регулиране на напрежение 48V: R1=4,7 kΩ/0.25W;
     36V: R1=2,2 kΩ/0,25W.
    При регулатори за 220V, R1 може да се намали до 47kΩ и така да се разшири диапазона на регулиране. Това може да стане, като от страната на пистите се постави още един резистор 100 kΩ/0,25W, паралелно на другия резистор 100kΩ.



СЪДЪРЖAНИЕ

1.	Печатна платка 0204	- 1 бр.
2.Th	Симистор:	- 1 бр.
	4А - ВТ136, 8А - ВТ137, 16А - ВТ139
3. VD1, VD2	Ценеров диод 6,2V (SOT89), код P83	- 2 бр.
4. VT1	Транзистор BSR15R (SOT23), код Т71	- 1 бр.
	или BCX17R (SOT23), код T4
5. VT2	Транзистор SCE237 (SOT23), код BD	- 1 бр.
	или SCE238 (SOT23), код CE,
	или SSE219 (SOT23), код GD
6. VT3	Транзистор BCW71R (SOT23), код K4	- 1 бр.
	или BCW31R (SOT23), код D4
7. VT4	Транзистор SCE308 (SOT23), код OE	- 1 бр.
	или SCE307 (SOT23), код ND,
	или BSR18 (SOT23), код T9
8. С1, C2	Кондензатор 100nF	- 2 бр.
9. R1	Резистор (100÷120)kΩ/0,25W	- 1 бр.
10. R2	Резистор 1kΩ/0,125W	- 1 бр.
11. R3	Резистор 6,8 (6,2)kΩ/0,125W	- 1 бр.
12. R4	Резистор (200÷470)Ω	- 1 бр.

Фиг. 1 Принципна схема

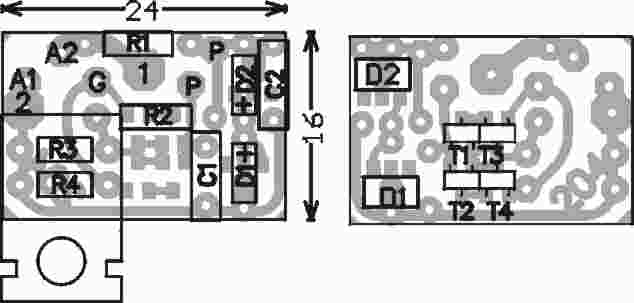

Фиг. 2 Монтажна схема
