С този набор Ви предлагаме един евтин вариант на мигащ светодиод за напрежения от (10÷15)V, който може да се постави и в автомобила.
    Честотата зависи от кондензатора С1 и резистора R2. В зависимост от усилването на VT1 може да се наложи доуточняване на стойността на R1.
    Светодиодът може да се закрепи чрез специалната втулка, като платката се носи от изводите му. Светодиодът се огъва в равнината на платката на разстояние 5÷6мм от нея (необходимо за пръстена на втулката). Кондензаторът се запоява и огъва до лежащо положение след светодиода.






СЪДЪРЖAНИЕ

1.	Печатна платка 9603	1 бр.
2. VT1	Транзистор ВС172В (2Т3168В)	1 бр.
3. VT2	Транзистор КТ3107В (2Т3107В)	1 бр.
4. VД1	Светодиод	1 бр.
5. С1	Кондензатор 10 (4,7)µF	1 бр.
6. R1	Резистор 0.125W, 47 (82)kΩ	1 бр.
7. R2	Резистор 0,125W, 1,2 (2,2)MΩ	1 бр.
8. R3	Резистор 0.125W, 1kΩ	1 бр.
9.	Втулка	1 бр.

Фиг. 1 Принципна схема

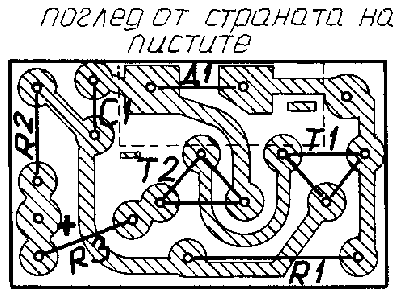

Фиг. 2 Монтажна схема
