Този стабилизиран изправител от две паралелни LM317T има схемно решение от типа на непрофесионалните, защото по принцип източници на напрежение не трябва да работят паралелно. За да добие интелигентност такова решение е необходимо предварително изравняване на изходните напрежения до разлика от единици миливолти.
    Предимство на този компактен изправител е, че при увеличена двойно товарна възможност (до 40W) е запазено вътрешното токоограничение, т.е има защита от късо съединение на изхода.
    Интегралната схема LM317T има следните основни параметри:
    - входно напрежение: 3V над изходното и 40Vmax;
    - изходно напрежение: (1.3÷37)V;
    - изходен ток: >1.5А;
    - ток на ограничение: номинално 2А;
     1.5÷4.5А при (Uизх - Uвх) < 15V;
     0.4A при (Uизх - Uвх) = 40V;
    - минимален ток на стабилизация: 10mA;
    - максимална разсейвана мощност: <20W (с радиатор);
    При съгласувана паралелна работа може да се получи номинален ток на токоограничение 4А при Uизх<15V.
    Двете интегрални схеми се монтират на общ радиатор, като трябва да се има предвид, че той ще бъде свързан с "+" на изходното напрежение, а не с маса ("-").
    Резисторът R7 е товарен (може да бъде съставен от два или четири паралелно свързани резистори).
    С групата R2÷R5, RP2 се разделя изхода от регулиращите входове на U1 и U2 и същевременно се дава възможност за балансиране на напрежението в изходите на U1 и U2. Делителят R1, RP1 задава изходното напрежение на стабилизатора. RP1 има стойност 4.7кΩ за постигане на максимален обхват на регулиране, а за по-ниски напрежения може да се намали до 1кΩ. Чрез R6 може да се ограничи изходното напрежение до определена стойност (при високо входно напрежение).
    За балансиране на стабилизатора е необходим волтметър с възможност за измерване на миливолти (при обхват 1-2V) и опорно постоянно напрежение от 3 до 12V (може от батерия), чиито "-" е свързан с "-" на схемата. Задава се изходно напрежение с до 1V по-високо от опорното. Измерването се извършва на изход 3 (Vout) спрямо "+" на опорното напрежение. При така описаната постановка, балансирането на стабилизатора става по следния начин:
    1. Подава се напрежение на входа Vin само на U1 (т. 1 на печатната платка) и се отчита показанието на уреда.
    2. Подава се напрежение входа Vin само на U2, който не е свързан чрез мостчето с т.1 на печатната платка. Отчита се показанието.
    3. Чрез тримера RP2 и последователно включване на U1 и U2 се изравнява изходното им напрежение с разлика не повече от 10mV.
    4. След балансирането, чрез спойка трябва да се направи мост към U2 и окончателно да се включат и двете схеми.
    Балансирането позволява товарните токове да се разпределят равномерно между двете интегрални схеми.
    Захранващият изправител е външен, с филтриращ кондензатор 2200÷4700µF за напрежение по-голямо от изправеното.
    Диодите VD1 и VD2 са защитни (от обратни напрежения).
    Резисторите от типа РПМ с вертикален монтаж, да се почистят предварително от лаковото покритие върху изводите им.



СЪДЪРЖAНИЕ

1.	Печатна платка 0237	- 1 бр.
2. U1, U2	Интегрална схема LM317T	- 2 бр.
3. VD1, VD2	Диод 1А/100V	- 2 бр.
4. RP1	Тример 4.7кΩ	- 1 бр.
5. RP2	Тример 220Ω	- 1 бр.
6. R1	Резистор 220Ω	- 1 бр.
7. R2÷R5	Резистор (10÷24)Ω	- 4 бр.
8. R6	Резистор 1kΩ	- 1 бр.
9. R7	Резистор 1kΩ/1W (4.7||4.7||4.7||4.7k)	- 1 бр.
10. C1, C3	Кондензатор 100nF	- 2 бр.
11. С2	Кондензатор 10µF/35V	- 1 бр.

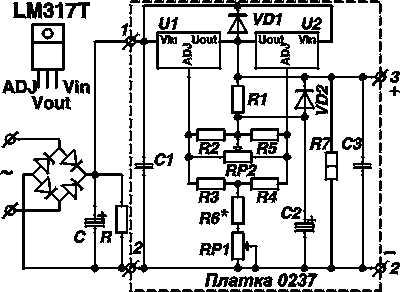

Фиг. 1 Принципна схема

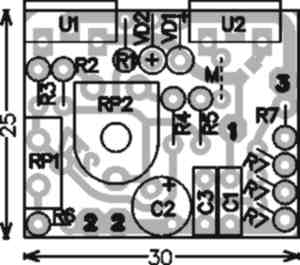

Фиг. 2 Монтажна схема

(нов вариант на печатната платка от 25.09.2006г.)
