Това компактно устройство със специализираната интегрална схема AN5836 (KA2107) може да регулира с 4 моно-потенциометъра усилването, баланса и нивата на ниските и високите честоти и в двата стерео-канала на звуковата уредба.
    Схемата работи в широк температурен диапазон (-20°C÷70°C) при номинално захранващо напрежение 12V (8÷14.4V), което съответства на автомобилното захранване.
    Честотният обхват е от 20Hz÷20kHz.
    Върху управляващите входове на интегралната схема "1, 5, 8 и 12" може да се подава напрежение спрямо маса (т. "7") от 0 до Uзахр.
    Коефициента на хармонични изкривявания е <0.5%.
    Входното съпротивление за т. "6" и "9": 11kΩ.
    Изходно съпротивление за т. "3" и "10": 110Ω.
    Консумиран ток: 64мА.
    Изходен ток за т. "3" и "10": 40мА.
    Максимално ниво на входния сигнал" 0.775Veff (2V от връх до връх).
    Максимално ниво на изходния сигнал - 4V от връх до връх при Uзахр. = 12V.
    Особеното при регулиране на баланса е, че нивото на сигнала при средно положение на единия потенциометър не се променя при регулиране, докато за другия се намалява. И обратно.
    Каталожната стойност на C4 и C6 е 100nF, но това се отнася само за случая, когато източника на сигнала има ниско изходно съпротивление (<600Ω). При по-високоомен изход (например 10кΩ) C4 и C6 трябва да бъдат 1nF. Тази стойност може да се определи опитно, като се следи нивото на изходния сигнал от контролера да се запазва постоянно в целия честотен диапазон (да не спада при 20кHz).

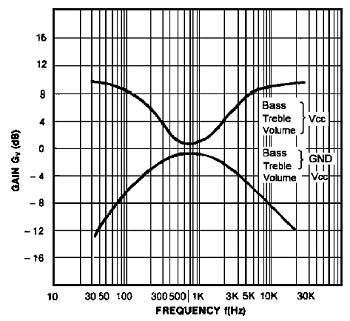

    Тонкорекцията не засяга областта на честотите около 1kHz. Амплитудно-честотната характеристика на контролера (при регулиране с "ниски" и "високи") може да се види на приложената диаграма:


    Два от потенциометрите се разполагат извън платката - "баланс" и "усилване". Стойността на всички потенциометри е 10кΩ.
    Мостчето М1 се поставя преди и под потенциометрите RP2 и RP3.



СЪДЪРЖAНИЕ

1.	Печатна платка 0312	- 1 бр.
2. U1	Инт. схема AN5836	- 1 бр.
3. C1,C3,C5,C7	Кондензатор 3.3 (4.7)µF/16V	- 4 бр.
4. C2, C8	Кондензатор 220nF	- 2 бр.
5. C4, C6	Кондензатор 1nF	- 2 бр.
C4, C6	Кондензатор 100nF	- 2 бр.
6. C9	Кондензатор 10nF	- 1 бр.
7. C10	Кондензатор 1000µF/16V	- 1 бр.
8. R1, R3, R4, R6	Резистор 150Ω	- 4 бр.
9. R2, R5	Резистор 5.6kΩ	- 2 бр.
10. RP1÷RP4	Потенциометър 10kΩ/ф16 (за 7-0)	- 4 бр.

Фиг. 1 Принципна схема


Фиг. 2 Монтажна схема
