Специализираната инт. схема ТА7666 управлява два канала 5 разрядни, логаритмични стълбици – тип “светеща линия”.
    - Захранващо напрежение: (3,5÷13)V;
    - Консумиран ток за инт. схема: 12мА;
    - Товарен ток на разряд: 7мА;



    Първите два диода VD6 и VD7 светят постоянно. Динамиката се определя от C2 и C4. Чувствителността зависи от съотношението R1/R2 (R16/R15), например:
    При R1=10kΩ, R2=51kΩ:

Разряд No.
1
2
3
4
5
6
Uпраг.[V]
0
0.04
0.07
0.125
0.18
0.25

    При R1=10kΩ, R2=22kΩ: Uпраг. се умножава по 2;
    При R1=20kΩ, R2=51kΩ: Uпраг. се умножава по 2;
    При R1=30kΩ, R2=51kΩ: Uпраг. се умножава по 3;
    При R1=40kΩ, R2=51kΩ: Uпраг. се умножава по 4;
    При R1=22kΩ, R2=22kΩ: Uпраг. се умножава по 4;
    Увеличаването на R1 може да стане външно, чрез допълнителен резистор (вариант А). Вариант Б е с външен тример.
    Ако индикаторът се използва при показване на нивото на аудио сигнала при запис, 5-ият разряд трябва да свети при ниво 0,775V, а 6-ият да бъде с червен светодиод.
    Когато трябва да се индицира степента на гръмкост (мощност), трябва да се има предвид, че напрежението на изходния сигнал на усилвателите е волтове и трябва да се направи подходящ резисторен делител за входа на индикатора.
    Токът през светодиодите се задава от резисторите към тях, в зависимост от захранващото напрежение, например:
    За Uзахр.=5V - 470Ω;
    За Uзахр.=9V - 910Ω, 1kΩ;
    За Uзахр.=12V - 1,2kΩ, 1,2kΩ.
    Преди запояване на светодиодите, те се подравняват странично, защипани между две пластини.



СЪДЪРЖAНИЕ
1. Печатна платка 0316 - 1 бр.
2. U1 Инт. схема ТА7666 (КА2281) - 1 бр.
3. VD1÷VD12 Светодиод 2х5, 2х2.5 или ф3 - 12 бр.
4. С1, С5 Кондензатор 4,7µF/16V - 2 бр.
5. С2, С4 Кондензатор 2,2 (1)µF - 2 бр.
6. С3 Кондензатор 100µF/16V - 1 бр.
7. С6, С7 Кондензатор 100nF - 2 бр.
8. R1, R16 Резистор 10, 22kΩ - 4 бр.
9. R2, R15 Резистор 51, 22kΩ - 4 бр.
10. R3÷R14 Резистор (470÷1.5k)Ω - 12 бр.
11. Цокъл 16 - 1 бр.
12. Тяло дистанционно - 2 бр.


Фиг. 1 Принципна схема
Принципна схема

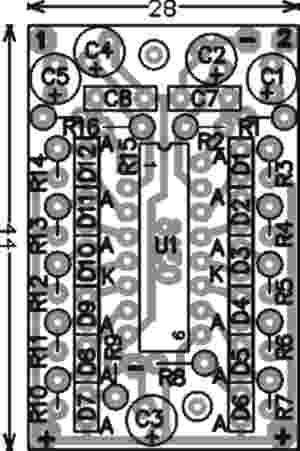

Фиг. 2 Монтажна схема
Печатна платка
