Предлаганият регулатор е “мини” вариант на “Регулатори 1 и 7”. Предназначението му e за вграждане и регулиране на напрежението на нагревателни прибори (поялници), колекторни електродвигатели и др.
    Принципът на регулиране е фазов, като пусков прибор за тиристора е еквивалент на еднопреходен транзистор (VT1 и VT2). С диодът VD2 се постига вторият диапазон (110÷220)V. Без него се регулира само положителната полувълна.
    Схемата на устройството е работоспособна и при по-ниско захранващо напрежение, като се променя само стойността на R1:
    за 24V – R1 = 1kΩ;
    за 36V – R1 = 2,2kΩ;
    за 48V – R1 = 4,7kΩ.
    Тиристорът Th1 трябва да се монтира в легнало положение ( с надписа отгоре).
    За отстраняване разпространението на високочестотни смущения по мрежата може да свърже външен LC филтър (C=1÷33nF/400V, L=100÷470µH).
    Малките размери на платката позволяват монтиране в дръжката на някои поялници.
    Голяма част от елементите са за SMD монтаж, но това не трябва да Ви смущава, дори и да нямате опит. Проблеми със спояване на SMD елементи има и при машинен монтаж, когато те са престояли дълго извън фабричната или в отворена опаковка.
    При ръчно спояване може да се спазва следната последователност на работа:
    - платката да се намаже с колофонов разтвор, независимо дали има калаено покритие;
    - желателно е и елементите да се потопяват в такъв разтвор;
    - мястото за всеки елемент, преди поставянето му, да се намаже с гъст колофнов разтвор, който да послужи като фиксиращо лепило. Така лесно може да се ориентира правилно елементът;
    - след притискане на правилно поставеният елемент към платката се спояват един от изводите му. След това вече може спокойно да се споят и останалите.
    - препоръчително е спояването да става с подаване на тинол с дебелина не повече от 0.8 мм.
    Внимание: При боравене с платката не забравяйте, че тя е галванически свързана с мрежата и за въртене на тримера да се използва изолирана врътка (отвертка).


СЪДЪРЖAНИЕ

1.	Печатна платка 0402	- 1 бр.
2. Th1	Тиристор MCR-100	- 1 бр.
3. VT1	Транзистор SOT23 SCE238E (код CE)	- 1 бр.
4. VT2	Транзистор SOT23 SCE308E (код OE)
	или SCE307D (код ND)	- 1 бр.
5. VD1	Ценер диод SOT89 6,2V(код P83)	- 1 бр.
6. VD2	Диод 1A/400V	- 1 бр.
7. C1	Кондензатор 47nF	- 1 бр.
8. RP1	Тример 6х6 100kΩ	- 1 бр.
9. R1	Резистор 100kΩ/0,25W	- 1 бр.
10. R2	Резистор 1kΩ/0,125W	- 1 бр.
11. R3	Резистор 0805 6,2kΩ	- 1 бр.
12. R4	Резистор 0805 470Ω	- 1 бр.
13. R5	Резистор 0805 470Ω	- 1 бр.

Фиг. 1 Принципна схема

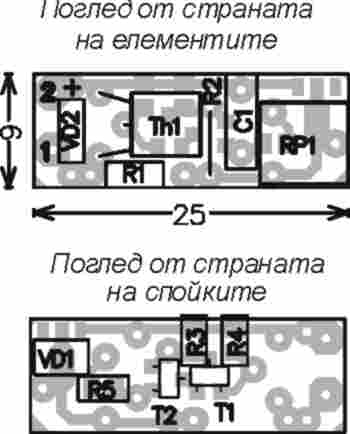

Фиг. 2 Монтажна схема
