Тази разработка е по-нататъшно развитие на “Регулатор 4” и представлява двуполупериоден регулатор с плавно нарастване на напрежението. При включване на лампа, студената волфрамова нишка предизвиква пусков ток, десетократно превишаващ номиналния ток и въпреки че, този ток е за много кратко време, често се стига до повреждане на лампата.
    Тиристорният ключ Th1 с транзисторната пускова схема (VT1 и VT2) работи с пулсиращо положително напрежение от изравителя схема “Грец”.
    Фазовозадаващата група е C2, VT3, R7. Транзисторът VT3 играе ролята на променлив с времето резистор, като в изходно състояние има максимална стойност. При включване на лампата кондензаторът C1 започва да се зарежда през R6, което води до плавно увеличаване на базовия ток на VT3 до пълното му отпушване.
    След изключване на лампата C1 се разрежда през R8 за 15÷20s. При повторно включване в рамките на това време (за пълно възстановяване), закъснението видимо намалява.
    Резисторът R7 определя максималното напрежение върху лампата. Вместо резистор, може да се изведе и външен тример. Когато не е необходимо лампата да работи с максимална мощност, с повишаване на R7 може да се получи ограничаване на тази мощност. Например ако R7 е 1kΩ – понижението е с 10V, при 2 kΩ – 20V и т.н.
    За отстраняване разпространението на високочестотни смущения по мрежата може да свърже външен LC филтър (C=1÷33nF/400V, L=100÷470µH).
    Голяма част от елементите са за SMD монтаж, но това не трябва да Ви смущава, дори и да нямате опит. Проблеми със спояване на SMD елементи има и при машинен монтаж, когато те са престояли дълго извън фабричната или в отворена опаковка.
    При ръчно спояване може да се спазва следната последователност на работа:
    - платката да се намаже с колофонов разтвор, независимо дали има калаено покритие;
    - желателно е и елементите да се потопяват в такъв разтвор;
    - мястото за всеки елемент, преди поставянето му, да се намаже с гъст колофнов разтвор, който да послужи като фиксиращо лепило. Така лесно може да се ориентира правилно елементът;
    - след притискане на правилно поставеният елемент към платката се спояват един от изводите му. След това вече може спокойно да се споят и останалите.
    - препоръчително е спояването да става с подаване на тинол с дебелина не повече от 0.8 мм.



СЪДЪРЖAНИЕ

1.	Печатна платка 0404	- 1 бр.
2. Th1	Тиристор MCR-100	- 1 бр.
3. VT1	Транзистор SOT23 SCE238E (код CE)	- 1 бр.
4. VT2, VT3	Транзистор SOT23 SCE308E (код OE)	- 2 бр.
5. VD1	Ценер диод 6,2 (6,8)V	- 1 бр.
6. VD2	Диод 1N4148	- 1 бр.
7. VD3	Схема “Грец” 1A/400V	- 1 бр.
8. C1	Кондензатор 100 (220)µF	- 1 бр.
9. C2	Кондензатор 47nF	- 1 бр.
10. R1	Резистор 100kΩ/0.25W	- 1 бр.
11. R2	Резистор 1kΩ	- 1 бр.
12. R3	Резистор 0805 6,2kΩ	- 1 бр.
13. R4	Резистор 0805 470Ω	- 1 бр.
14. R5, R8	Резистор 0805 470kΩ	- 2 бр.
15. R6	Резистор 0805 100kΩ	- 1 бр.
16. R7	Резистор 0805 (100÷470)Ω, 1kΩ	- 2 бр.

Фиг. 1 Принципна схема

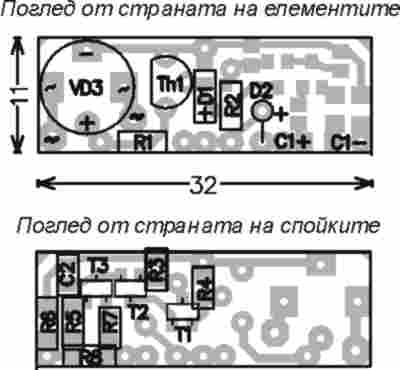

Фиг. 2 Монтажна схема
