Този двуполупериоден регулатор, модификация на “Регулатор 11”, е предназначен за вграждане в ключ “Vi-ko” (6A, 220V) и за регулиране на напрежението на поялници, нагреватели, настолни лампи и др. Поставянето му е върху захранващия кабел.
    Принципът на регулиране е фазов, като пусков прибор за тиристора е еквивалент на еднопреходен транзистор (VT1 и VT2). Схемата на устройството е работоспособна и при по-ниско захранващо напрежение, като се променя само стойността на R1:
    за 24V – R1 = 1kΩ;
    за 36V – R1 = 2,2kΩ;
    за 48V – R1 = 4,7kΩ.
    Диодите VD1÷VD4 се монтират вертикално, като анодите на VD1, VD4 и катодите на VD2,VD3 са към платката. Другите им краища се свържат помежду си, съответно VD1 и VD2, VD3 и VD4.
    Единият от проводниците на захранващия шнур се срязва и първият му край се завива в клема от ключа, а вторият се запоява върху връзката между VD3 и VD4 (т. Т). С къс проводник се съединява втората клема на ключа и връзката между VD1 и VD2. Между двете групи диоди е желателно да се постави изолационна плочка от преспан, текстолит или др. Несрязаният проводник от шнура трябва да поема надлъжните усилия върху ключа и за това двата края на срязания проводник трябва да са по-свободни.
    R5 се запоява извън платката в т. P (до C1) и с тънък проводник се свързва към RP1. Другата т.P също се съединява към RP1. Тримерът се закрепва върху горния капак на ключа, като за тази цел трябва да се пробие отвор ф(2,2÷2,4). Следата от инструмента за шприцване от вътрешната страна на капака трябва да се изравни. RP1 предварително се подготвя, като изводите му се огъват така, че да обхванат цилиндричната втулка за винта. Излишната част от неизползвания извод на RP1 може да се премахне. След сглобяването на врътката, RP1 и капака, може в отвора на RP1 да се внесе на върха на игла малко количество секундно лепило.
    Посоката на “увеличение” на RP1 се задава с местата на присъединителните проводници към него.



СЪДЪРЖAНИЕ

1.	Печатна платка 0405	- 1 бр.
2. Th1	Тиристор MCR-100	- 1 бр.
3. VT1	Транзистор SCE238E (код CE), SOT23	- 1 бр.
4. VT2	Транзистор SCE308E (код OE), SOT23	- 1 бр.
5. VD1÷VD4	Диод 1N4005	- 4 бр.
6. VD5	Ценер диод 6.8 (6,2)V	- 1 бр.
7. C1	Кондензатор 47nF	- 1 бр.
8. RP1	Тример 9х9 100kΩ, с врътка	- 1 бр.
9. R1	Резистор 100kΩ/0,25W	- 1 бр.
10. R2	Резистор 1kΩ/0,125W	- 1 бр.
11. R3	Резистор 0805 6,2kΩ	- 1 бр.
12. R4	Резистор 0805 470Ω	- 1 бр.
13. R5	Резистор 470Ω/0,125W	- 1 бр.

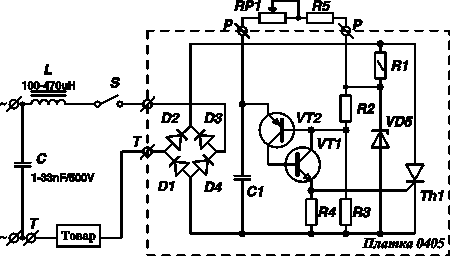

Фиг. 1 Принципна схема

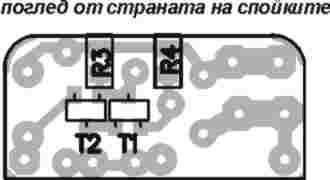

Фиг. 2 Монтажна схема

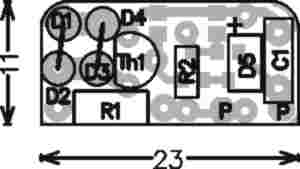

Фиг. 2 Монтажна схема
