С този набор "НЕОМОНТАНА" Ви предлага ефектен светлинен източник с LED, захранване от 3 до 15V и стабилизирана честота на мигане. Схемата може да намери най-широко приложение, включително и като стробоскоп.
   Транзисторния генератор изработва къси импулси (коефициента им на запълване е 0,1).
   През светодиода се пуска значително по-голям ток от номиналния, но това не води топлинни претоварвания на полупроводниковата структура (само при малки коефициенти на запълване).
   С резистора R1 се избира диапазона на захранващото напрежение:

U,[V]	5÷7	7÷10	8÷15
R1,[Ω]	100	470	1000

   Ценер-диодът VD1 не е необходим при захранване 3÷5V.
   R5 определя тока през VD2, но с увеличаването му се увеличава и шираната на токовия импулс.
   Може да се свържат и два светодиода последователно.
   Със светодиоди от типа VQA не може да се получи "blitz" ефект !
   Светодиодът се монтира напред в плоскостта на платката. След това се запоява C1 в легнало положение.
   За да получите "мини" диско стробоскоб, честотата може да се увеличи като кондензаторът C1 се намали до 100nF.

СЪДЪРЖAНИЕ

1.	Печатна платка 9910	- 1 бр.
2. VT1	Транзистор 2Т3308В	- 1 бр.
3. VT2	Транзистор 2Т3511В	- 1 бр.
4. VD1	Ценеров диод 4,7V (5,1V)	- 1 бр.
5. VD2	Светодиод	- 1 бр.
6. С1	Кондензатор КЕА II 0,47µF	- 1 бр.
7. R1	Резистор 1kΩ	- 1 бр.
8. R2	Резистор 1MΩ	- 1 бр.
9. R3	Резистор 470kΩ	- 1 бр.
10. R4	Резистор 10kΩ	- 1 бр.
11. R5	Резистор (33÷56)Ω	- 1 бр.

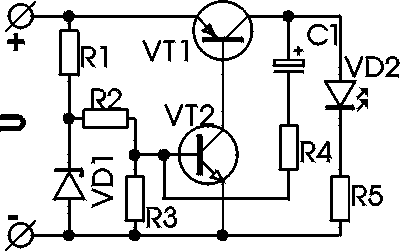

Фиг. 1 Принципна схема


Фиг. 2 Монтажна схема
