NEOMONTANA Kit170 Description

Релето за време представлява програмируем таймер с аналогов или релеен изход; с възможност за ръчно или външно запускане. Всичкни настройки се запазват в енергонезаивисима памет.
    Релето има три основни състояния: “Чакане”, “Работа”, “Програмиране”.
    При включване на захранването на релето, на индикатора се изписват последователно последните програмирани режими на работа – например “t0”, “F1”, “P0”. Ако през време на изписване на тази информация, не се натиска никой от бутоните релето преминава в състояние “Чакане”. При него на индикатора се показва зададеното време на таймера и се чака запускащ сигнал - натискане на бутона B1(“Старт”) или поява на задения фронт на външния вход “IN” на релето. След запускане (състояние “Работа”), на индикатора започва обратно отброяване на времето до нулиране (“00”), след което релето преминава отново в състояние “Чакане”. През този времепериод може ръчно да се прекъсне отброяването с повторно натискане на бутона B1(“Стоп”), от което следва нулиране и връщане в състояние “Чакане”.
    В “Чакане” може да се направи промяна на зададеното време с бутоните B2(“+x10”) и B3(“+x1”), които добавят единица съответно към десетиците и единиците.

Състояние	B1	B2	B3
“Чакане”	“Старт”	+x10	+x1
“Работа”	“Стоп”
“Програмиране”	“Запис”	“Режим”	“Избор”

    За да се влезе в състояние “Програмиране” е необходимо през времето на изписване на последната конфигурация (при включване на захранването) да се натисне и задържи бутон B1, докато на дисплея се изпише “--“. Значението на бутоните е показано в таблицата. С B2(“Режим”) се задава параметърът, който ще се редактира – ‘t’, ‘F’, ‘P’, a с B3(“Избор”) – неговото значение. Потвърждаването на промените става с бутона B1(“Запис”), след което релето се реинициализира, като показва новата конфигурация и преминава в състояние “Чакане”. Значението на параметрите е следното:

B2 – “Режим”	B3 – “Избор”
“t” времева база	t0 t1 t2 t3	Секунди Минути Часове Дни
“F” външно запускане	F0 F1 F2 F3	полож. фронт отриц. фронт F0+авто старт F1+авто старт
“P”състояние на изхода “OUT”след “Старт”	P0 P1	лог. “0” лог. “1”

    При режимите F2 и F3, релето автоматично се запуска след включване на захранването и достигане на режим “Чакане”.
    Логическите нива на входа/изхода зависят от оразмеряването на делителя на входа и захранващото напрежение на изхода.
    Възможно е от две релета да се направи тактово реле за време.
    Релето е изградено на базата на микроконтролер PIC16F630 на Microchip – U1. Тактовата честота на микроконтролера е 4MHz, получена от вътрешния RC генератор. За получаване на еталонна времева база се използва Timer1, към който е свързан кварцът Q1 (32768Hz). Динамичната индикация е реализирана програмно.
    Бутоните B1, B2, B3 се запояват непосредствено до платката. Преди монтажа на индикатора да се поставят шестте мостчетата от неизолиран проводник.
    Размерите на платка 0317 са съобразени с кутия за вграждане на табло тип КМ-62, предлагана от Електронинвест (www.electroninvest.com). Предният панел на кутията може да се замени с плочка от прозрачен материал с дебелина 2мм, през която да се виждат показанията на VD1. За бутоните трябва да се пробият три отвора с ф(3.3÷3.5).
     Таймерът се захранва със стабилизирано напрежение (3÷5.5)V. Схемата няма защита от грешен поляритет на захранването! Токоограничаващите резистори към VD1 са оразмерени за ток 10мА при 5V.
    Входът “IN” може да се свърже през външен пусков контакт към +Uзахр. На изходния транзистор VT2 може да се постави колекторен резистор R23 на мястото на S2.
    За допълнителна индикация на състояние “Работа” (особено в режими минути, часове и дни), може да се използва “десетичната точка” на младшия разряд на VD1 (извод 9), която с външен резистор R22 да се свърже към извод 5 на U1.

    Набор 170

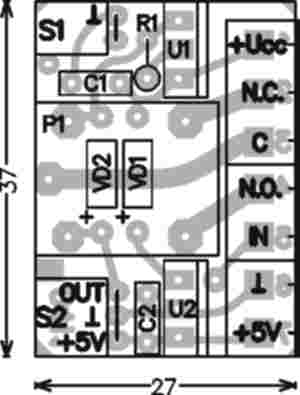

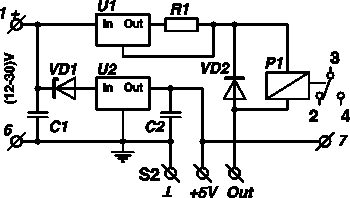

    За набор 170 се използва и допълнителен захранващ модул и реле (платка 0411). От външно (филтрирано) напрежение U2 осигурява +5V, а U1 – стабилизиран ток 25мА за релето P1.
    За свързването на двете платки се монтират прави (мъжки) рейки S1 и S2 от страната на пистите на 0317 и ъглови женски рейки на 0411. Ъгловите рейки могат да се залепят със секундно лепило. R23 не се поставя.
    VD1 и VD2 се запояват от страната на пистите, като е желателно да се поставят в изолационни тръбички.
    За изводите 1÷7 могат да се използват клемореди (един троен и два двойни). Предвидена е възможност за извеждане на клемореда и на входа “IN”. Това трябва да стане с допълнителен проводник между двете платки.



СЪДЪРЖAНИЕ

1.	Печатна платка 0317	- 1 бр.
2. U1	PIC16F630, програмиран	- 1 бр.
3. VT1,VT3,VT4	Транзистор 2Т3511В	- 3 бр.
4. VT2	Транзистор BC337-40	- 1 бр.
5. VD1	Двоен LED индикатор с общ катод	- 1 бр.
6. Q1	Кварц 32768Hz	- 1 бр.
7. C1	Кондензатор 100nF	- 1 бр.
8. C2, C3	Кондензатор (68÷100)pF	- 2 бр.
9. R1,R15÷R17	Резистор 1kΩ	- 4 бр.
10. R2	Резистор (82÷100)Ω	- 1 бр.
11. R3, R4,R12÷R14,R23	Резистор 10kΩ	- 6 бр.
12. R5,R11	Резистор 47kΩ	- 2 бр.
13. R6÷R8,R18÷R22	Резистор 270 (330)Ω	- 8 бр.
14. R9, R10	Резистор 2kΩ	- 2 бр.
15. B1,B2,B3	Микорбутон 6x6x13	- 3 бр.
16.	Цокъл 14	- 1 бр.

	Захранващ модул към набор 170
17.	Печатна платка 0411	- 1 бр.
18. U1	Инт. схема LM317T	- 1 бр.
19. U2	Инт. схема 7805	- 1 бр.
20. VD1	Ценер-диод 5.1V/1W	- 1 бр.
21. VD2	Диод 1N4002	- 1 бр.
22. C1, C2	Кондензатор 100nF	- 2 бр.
23. R1	Резистор 51Ω	- 1 бр.
24. P1	Реле 12V/400Ω, 7A/250VAC	- 1 бр.
25. S1	Рейка двойна комплект	- 1 бр.
26. S2	Рейка тройна комплект	- 1 бр.

Фиг. 1 Принципна схема

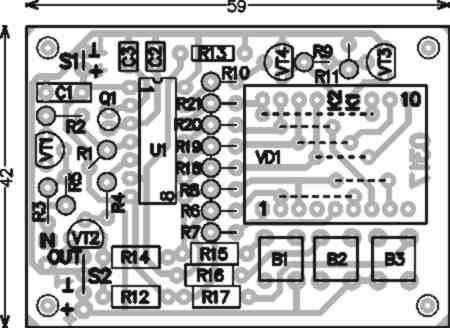

Фиг. 2 Монтажна схема

Фиг. 3

Фиг. 4
