Това е един класически еднополупериоден тиристорен регулатор. Предназначението му е за регулиране на поялници, лампи, колекторни електродвигатели и др. Принципът на регулиране е фазов. За прагов елемент служи еквивалент на еднопреходен транзистор. С тиристора се управлява положителната полувълна. Когато е свързан диод VD2 (точки В и К накъсо), през него се пропуска целия отрицателен полупериод.
    Схемата в еднополупериоден режим е работоспособна до 3А ток (с радиатор), а при двуполупериоден - до 1А.
    Групата С1, R5 е за ограничаване на пренапрежението върху тиристора при индуктивен товар.
    Потенциометъра трябва да е 100kΩ.
    Ако се управлява електроприбор с колекторен електродвигател, предварително трябва да се отстрани вградения противосмутителен филтър, тъй като спрямо тиристора кондензатор от филтъра се явява паралелно свързан с товара, което предизвиква мощни и неотстраними радиосмущения.





СЪДЪРЖAНИЕ

1.	Печатна платка 9802	1 бр.
2. Тh	Тиристор КТ201/400	1 бр.
3. VT1	Транзистор 2Т3308	1 бр.
4. VT2	Транзистор 2Т3168	1 бр.
5. VD1, VD2	Диод 2Д2405	2 бр.
6. С1	Кондензатор 33nF/400V	1 бр.
7. С2	Кондензатор 47nF	1 бр.
8. R1	Резистор 100 (120)kΩ	1 бр.
9. R2	Резистор 470Ω	1 бр.
10. R3	Резистор (8,2÷10)kΩ	1 бр.
11. R4	Резистор 220Ω	1 бр.
12. R5	Резистор 100Ω	1 бр.

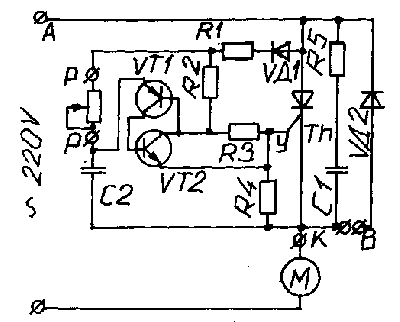

Фиг. 1 Принципна схема

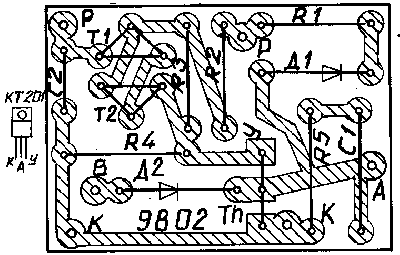

Фиг. 2 Монтажна схема
