Фирма "НЕОМОНТАНА” предлага на любителите на електрониката една възможност за осъществяване на устройството за зареждане на никел-кадмиеви акумулатори /НКБ/ със зададен предварително ток и с последващо ограничение на тока при достигане на определено от производителя на НКБ напрежение. По този начин отпада необходимостта от контрол по време на зарядния процес и главно се предотвратява разрушаването на НКБ от презареждане.
    Показанията на фиг.1 принципна ел. схема е изградена върху възможностите на интегралния стабилизатор 723.
    До достигане на зададеното с тримера RP1 напрежение върху батерията, която е и напрежението на стабилизация на схемата, устройството работи в режим на токоограничение. Така се поддържа предварително зададения ток, определен от резисторите R9||R10.
    Схемата на фиг. 1 е оразмерена за батерия от 10 елемента, т.е. Vном = 12V. Крайното напрежение на заряд варира от 1,3 до 1,5V на елемент.
    Токът на заряд трябва да бъде 1/10 от капацитета на НКБ, например 60мА при 0,6Ah. Задаването става, като се има предвид следното:
Iзар., [мА] 60 100 120 200 240
R9, [Ω] 10 6 5 3 2,5.

    Може да се използва и ускорен режим на зареждане с ток 1/5 от капацитета. Така стандартното време на зареждане (12÷14)h, може да се намали до 7 часа. Изборът на този режим става чрез ключа К и комбинацията на резисторите R9 и R10.
    В схемата е предвидена и възможност за визуален контрол на процеса на зареждане. Светодиодът VД6 започва да свети слабо при спадане на зарядния ток (напр. с 2/3) и светва напълно при ток по-малък от 1/10 от зададения. Регулировката на режима на VT2 става с R8.
    За НКБ 12 V е необходим трансформаторен изход 17V, а при НКБ 6V - 12V. При заряден ток до 200 мА необходимата мощност на трансформатора е 10VA. Регулиращият транзистор трябва да е поставен върху алуминиева плочка с площ не пo-малка от 30см2.
    При използване на по-мощен трансформатор може да се получи заряден ток до 1А, като VT1 трябва също да бъде с пo-голяма мощност (2N3055).
    За зареждане на НКБ 6V трябва R5=0.
    Ако искаме да зареждаме батерии с напрежения 2,4V; 3,6V; 4,8V е необходимо на изход 5 на 723 да подадем част от опорното вътрешно напрежение от извод 6 чрез подходящ делител, образуван от R2 и R3, като за:
НКБ 4,8V R5 = 0 R2 = 8,2кΩ
НКБ 3,6V R5 = 0 R2 = 4,7kΩ
НКБ 2,4V R5 = 0 R2 = 2,2kΩ.

Забележка: Настройването на изходното напрежение не трябва да става на празен ход, поради наличието на диода VD7 . Необходимо е да се постави товарен резистор, който да даде консумация от няколко мА.


СЪДЪРЖAНИЕ
1. Печатна платка 9605 1 бр
2. VT1 Транзистор 2Т9135 1 бр.
3. VT2 Транзистор 2Т3308 1 бр.
4. Д1 Инт. схема 723 1 бр.
5. VД5, VД6 Светодиод 2 бр.
6. VД1÷VД4, VД7 Диод 2Д2401 5 бр.
7. С1 Кондензатор 220µF/25V 1 бр.
8. С2 Кондензатор 470pF+47nF 1 бр.
9. R1, R6 Резистор 2,2kΩ 2 бр.
10. R2 Резистор 2,2kΩ; 4,7kΩ; 8,2kΩ 3 бр.
11. R3 Резистор 4,7kΩ 1 бр.
12. R4 Резистор 27kΩ 1 бр.
13. R5 Резистор 22kΩ 1 бр.
14. R7 Резистор 47kΩ 1 бр.
15. R8 Резистор 2,7kΩ 1 бр.
16. R9, R10 Резистор 10Ω 2 бр.
17. RP1 Тример 10kΩ 1 бр.


Фиг. 1 Принципна схема
Принципна схема

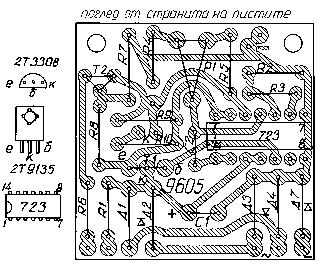

Фиг. 2 Монтажна схема
Печатна платка
