С този набор може да осъществите ефикасно дозарядно устройство за оловни акумулаторни батерии (АКБ), които след престояване известно време загубват част от заряда си в резултат на саморазреждане. Това саморазреждане се увеличава значително през горещите дни, но недостига от заряд се чувства силно през зимните месеци, когато нуждите на автомобила са много по-големи.
Поддържането на АКБ в заредено състояние чрез обикновенните зарядни устройства с ток 1/10 от капацитета изисква контрол на процеса, тъй като буйното "кипене" при презареждане води до необратими механични и химични процеси в АКБ.
Необходимият дозаряден ток за АКБ е 1/100 от капацитета, например при 50Ah е 50мА. В предлаганото схемно решение се използва асиметричен променлив ток, като положителната полувълна предизвиква през резистори R1 и R2 и диода VД1 (фиг.1) дозаряден ток, а отрицателната полувълна през резистори R1 и R2, VД2, R5, VД3 - разряден ток (1/1000 от капацитета).
Светлинният сигнал показва наличие на мрежово напрежение и осъществена правилна връзка с АКБ. При отсъствие на мрежовото напрежение се прекратява разряда през устройството, тьй-като за ценеров пробив в VД3 няма необходимото напрежение (по-голямо от 12V).
Схемата е оразмерена за маломощен трансформатор до 10VA и напрежение около 21V. С ключ К може да се предвиди и режим с по-голям заряден ток - 1/50 от капацитета, като трансформатора трябва да бъде 10VA.
Дозарядното устройство може да бъде включено към АКБ неограничено време.
СЪДЪРЖAНИЕ
1. |
Печатна платка 9606 |
1 бр. |
2. VД1 |
Диод 2Д2401 |
1 бр. |
3. VД2 |
Светодиод |
1 бр. |
4. VД3 |
Ценер-диод 12V |
1 бр. |
5. R1 ÷R4 |
Резистор 2W, 150Ω |
4 бр. |
6. R5 |
Резистор 2 (2.2)к Ω |
1 бр. |
|

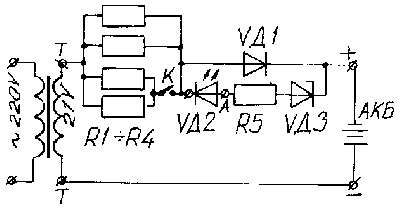

Фиг. 1 Принципна схема

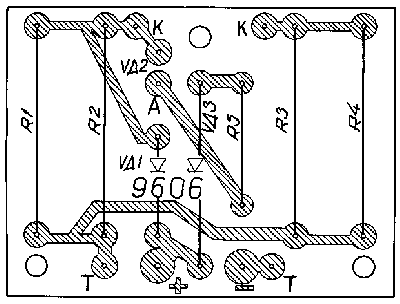

Фиг. 2 Монтажна схема
