С този комплект може да се реализира усилвател с широко приложение, например за разговорни устройства, при батерийно захранване и др. със следните технически параметри:
    - захранващо напрежение: (2÷10)V;
    - максимално захр. напрежение: 14V;
    - усилване по напрежение: 40dB (100 пъти);
    - честотна лента: 20Hz÷20kHz;
    - изходна мощност при 10% изкривяване и t=25°C:
     450mW/8Ω при Uзахр.=6V 720mW/4Ω при Uзахр.=6V;
    - максимална изх. мощност при 25°C, Uзахр.=9V, Rт=8Ω, THD=10%: 900mW;
    - работен температурен диапазон: -25°C÷75°C;
    - входно съпротивление: 27кΩ;
    - хармонични изкривявания - при 100mW: 1%.
    При захранване 3V, входният сигнал може да бъде до 20mVp-p (от връх до връх), а при 6V - 50mVp-p.
    При повишаване на температурата над 25°C трябва да се ограничи изходната мощност или да се помисли за допълнително охлаждане.
    Входният сигнал може да се променя чрез резисторен делител или тример 10kΩ.

СЪДЪРЖAНИЕ

1.	Печатна платка 0313	- 1 бр.
2. U1	Инт. схема ТА7368P	- 1 бр.
3. C1	Кондензатор 1nF	- 1 бр.
4. C2, C3	Кондензатор 100µF/6.3V	- 2 бр.
5. C4	Кондензатор 100µF/16V	- 1 бр.
6. C5	Кондензатор 470µF/6.3V	- 1 бр.

Фиг. 1 Принципна схема

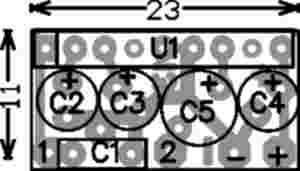

Фиг. 2 Монтажна схема
