Фирма "НЕОМОНТАНА" Ви предлага възможността чрез този комплект да монтирате един полезен възел към Вашата радиоапаратура, като основното му предназначение е следене нивото на звуковия сигнал при режим "запис". Към входа на индикатора може да се подава и сигнал от крайния усилвател, но чрез подходящ делител.
    От два набора може да изградите и компактен стереоиндикатор, като използвате подходящи дистанционни втулки. Светодиодите се монтират в равнината на платката.
    Дванадесетте светодиода се управляват от специализираната интегрална схема UAA180 (A277D, NE2980), с изводи:
    извод 1 - маса;
    извод 2 - управление на яркостта на светене;
    извод 3 - Vоп мах, опорно напрежение - високо;
    извод 4÷15 - връзки със светодиодите;
    извод 16 - Vоп min, опорно напрежение - ниско;
    извод 17 - Vупр управляващо напрежение;
    извод 18 - Vзахр захранващо напрежение;
    ПРЕДЕЛНИ параметри:
    Vзахр. <18V; 0V << (Vупр., Vоп. min, Vоп. max) <<6V
    НОМИНАЛНИ параметри:
    10V < Vзахр. <<18V; работна температура: -25°C <T <85°C;
    Максимален ток през светодиод - 10мА!
    ВНИМАНИЕ: Не се допуска смяна на поляритета на захранващото напрежение!
    Схемата от фиг. 1 не влияе върху нивото на високите честоти от източника на сигнала, тъй-като предусилвателя е с повишено входно съпротивление. Усиленият и изправен входен сигнал се интегрира от кондензатора С3, като неговата стойност определя динамичната характеристика на индикатора (3 ms).
    С тример - потенциометъра се задава чувствителността (размаха на светлинния стълб). Настройването става като на входа 1 се подава стандартен сигнал 0,775V - не трябва да свети последния светодиод VD4.
    Монтираната платка най-лесно се проверява, като при включване на захранването при отворен вход 1 - трябва за момент да се получи светещ стълб с дължина, зависеща от положението на тримера Р.

СЪДЪРЖAНИЕ

1.	Печатна платка 9401	1 бр.	2 бр.
2. VT1	Транзистор 2Т3168 (2Т3512)	1 бр.	2 бр.
3. VD1, VD2	Диод 2Д5605 (1N4148)	2 бр.	4 бр.
4. VD3	Ценер диод 4,7V (5,1V)	1 бр.	2 бр.
5. VD4÷VD15	Светодиод	12 бр.	24 бр.
6. U1	Интегрална схема A277D	-	-
7. С1, С2	Кондензатор 1,0 (2,2)µF	2 бр.	4 бр.
8. С3	Кондензатор (2,2÷10)µF	1 бр.	2 бр.
9. R1	Резистор 1МΩ	1 бр.	2 бр.
10. R2	Резистор (180÷330)Ω	1 бр.	2 бр.
11. R3	Резистор (1,8÷2,2)kΩ	1 бр.	2 бр.
12. R4	Резистор (4,3÷ 6,8)kΩ	1 бр.	2 бр.
13. R5	Резистор 1kΩ	1 бр.	2 бр.
14. Р	Тример (4,7÷22)kΩ	1 бр.	2 бр.
15.	Втулка	-	2 бр.
16.	Винт	-	2 бр.
17.	Гайка	-	2 бр.
18.	Маска	1 / 0	2 бр.

Фиг. 1 Принципна схема

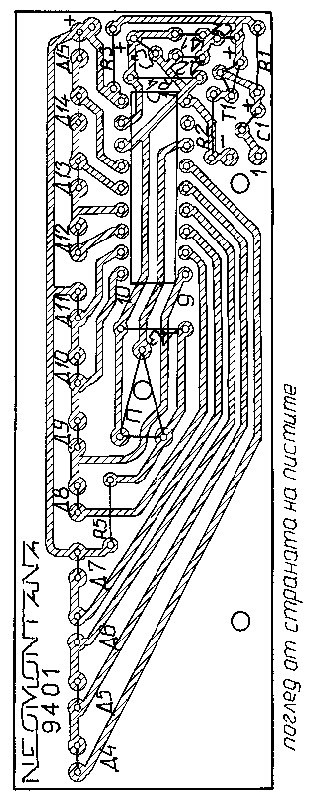

Фиг. 2 Монтажна схема
