На любителите на нискочестотната техника предоставяме възможност за изграждане на един компактен усилвател със захранване до 12V и мощност до 3.5W при товар 4Ω. Макар и вече не много модерна, интегралната схема МВА810 е много популярна, тъй като за усилватели за битови цели има достатъчна мощност.
    Предлаганата разработка представлява компактен модул, който може да се прикачи към шасито на различни устройства. С два модула се получава стереоусилвател. За охлаждане, при захранване над 9V и ако не се използва шасито, е необходим собствен охладител с площ над 25cm².
    Изходният кондензатор С6 (фиг.1) от набора е за товар 8Ω. За да се запази същата долна граница на честотната лента и при товар 4Ω, този кондензатор трябва да се допълни с още един с тази стойност.
    Честотната лента е от 40 до 20000Hz.
    Преди монтажа на елементите трябва да уточните големината на сигнала за усилване.
    При захранване 12V се определя коефициента на усилване без изкривявания Af. Неизкривеното изходно напрежение в ефективна стойност е:

    Af = 3.9 / (Ui max), където Ui max е максималния входен сигнал
    R2 = 4000 / ( Af-1).
     Например при:

Uo max, [mV]	20	30	95	775
Af	195	130	41	5
R2, [Ω]	20	30	100	1000.

     За по-точно съгласуване нивата на усилвателя и източника на сигнала е желателно да се използва потенциометричен делител на напрежението за усилване.
    Интегралната схема има бавно действаща термична защита, но за предпазване от къси съединения е добре захранващия източник да има бърза електронна защита.
    След монтиране на всички елементи интегралната схема се поставя в съответните отвори от страната на пистите и се запоява.
    И накрая не забравяйте основните правила: Високоговорителят се свързва със собствен проводник към "-" на токоизправителя, филтриращият кондензатор от стабилизатора трябва да бъде максимално близко до усилвателя, а ако това трудно може да се осъществи, на входа на захранването на платката трябва да се постави кондензатор над 10µF.
    Кондензаторът С7 ограничава горната граница на честотната лента на интегралната схема, като при R2 - 22Ω и C7=200pF тя може да бъде 40kHz, при C7=300pF - 25kHz, при C7=430pF - 20kHz. При по-малко усилване (R2 расте) тези честоти се постигат с по-големи стойности на С7.
ВНИМАНИЕ! Радиаторът за интегрална схема UL1481 задължително да се свърже с минусовия проводник!

СЪДЪРЖAНИЕ

1.	Печатна платка 9702	1 бр.
2.VD	Интегрална схема MBA810OAS (UL1481)	1 бр.
3. С1	Кондензатор 1µF	1 бр.
4. С2	Кондензатор 47µF/16V	1 бр.
5. СЗ	Кондензатор 100µF	1 бр.
6. С4	Кондензатор (2,2÷5,6) nF	1 бр.
7. С5	Кондензатор 100 (82) nF	1 бр.
8. С6	Кондензатор 470µF	1 бр.
9. С7	Кондензатор (300÷470) pF	1 бр.
10. R1	Резистор 100kΩ	1 бр.
11. R2	Резистор 22Ω, 100Ω	2 бр.
12. R3	Резистор (1÷4,7) Ω	1 бр.

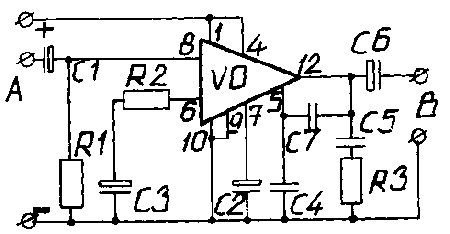

Фиг. 1 Принципна схема

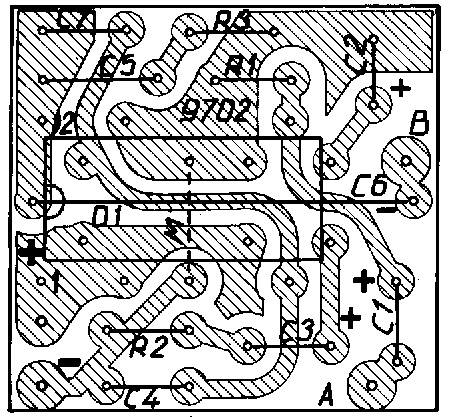

Фиг. 2 Монтажна схема
