“НЕОМОНТАНА” Ви предлага да изградите един компактен нискочестотен усилвател с интегрална схема TDA2003, която има следните възможности:
    - захранващо напрежение (6÷18)V
    - ток в покой - 50mA
    - повтаряем ток в товара : 3,5А
    - изходна мощност при изкривявания 10%: 6W - 4Ω, 10W - 20, 12W - 1,6Ω
    - защита от късо съединение на изхода (за кратко време)
    - изкривявания хармонични: 0,15% при 4Ω (0,05÷4,5)W / 0,15% при 4Ω (0,05÷7,5)W
    - усилване по напрежение: 40dB (100 пъти)
    - входен сигнал при усилване 40 dB: при 4Ω, 6W - 55mV, при 4Ω, 0,5W - 14mV, при 2Ω, 10W - 50mV, при 2Ω, 0,5W - 10mV
    - честотна лента при -3dB: ниска честота 40 (20) Hz зависи от външни елементи,
    висока - над 20kHz.
    Долната гранична честота, която интересува повечето от любителите на техниката (може да се определи по следната ориентировъчна формула) при спад -3dB: Fн= 160/(Rт.C3), където Rт е импеданс на товара в Ω, C3 в µF е разделителния кондензатор.

	C3 [µF]	500	1000	2000
Fн [Hz]	при Rт=4Ω	80	40	20
	при Rт=2Ω	160	80	40
	при Rт=1,6Ω	200	100	50

    От горното правим извода, че не е приемливо да използваме 470µF (може при товар 8Ω). В предложената схема е предвиден най-реалния товар 4Ω и затова СЗ е 1000µF.
    По-нататък трябва да определите усилването на схемата в зависимост от това какъв източник на сигнал ще използвате - стандартният изход от тунер и дек е 0,775V (ефективно). Усилването се намалява с отрицателната обратна връзка с R1 и R2. Обявената мощност и съответния входен сигнал при изкривявания, например, 10% се отнасят за синусоидално напрежение (в ефективна стойност). Реално звуковата и съответната електрическа картина имат многократно по-малка плътност, зависеща от вида на музикалното произведение. Нашата грижа е само пиковете, разположени обикновено в нискочестотната част на сигнала за усилване, да не се отрязват, т.е. тяхната амплитуда да не превишава амплитудата в определения синусоидален сигнал. Усилването се определя по следната формула: B=(R1+R2)/R2=(R1/R2).
    при R1 - 2,2kΩ, R2=22Ω, B=100 (40dB) / при R1 - 4,7kΩ, R2=47Ω B=100 (40dB)
    при R1 - 220Ω, R2=22Ω B=10 (20dB) / при R1 - 470Ω, R2=47Ω B=10 (20dB).
    При най-ниската честота импеданса на блокиращия кондензатор С4 трябва да е по-малък от R2. Определянето на горната гранична честота става чрез обратната връзка С6 и R4, но зависи от стойността на R1.
    R4=20.R2 C6=1/(2fв.R1)

При R1=2,2kΩ	R4=390Ω	C6=3,3nF	fв=20kHz
при R1=2,2кΩ	R4=390Ω	C6=2,2nF	fв=25kHz
при R1 =220Ω	R4=390Ω	C6=33nF	fв=20kHz
при R1=4,7kΩ	R4=1kΩ	C6=1nF	fв=27kHz.

    Захранващото напрежение трябва да осигури максималния ток и филтриращия му кондензатор трябва да бъде максимално близко до усилвателя. Товарът трябва да се свърже с отделен проводник към /-/ на захранването (отделно от /-/ на усилвателя).
    Първия вариант на монтаж в използването на шасито на радиоприбора за охлаждане. Втория вариант е използването на съответен алуминиев радиатор, като се има предвид, че топлинното съпротивление на интегралната схема е 3°C/W, максималната мощност за разсейване е 20W, допустимата температура на структурата е 150°С. Този радиатор ще има смущаващи размери.
    Реално обаче разсейваната мощност е неколкократно по-малка, тъй като не се усилва синусоидален сигнал.
    След монтиране на елементите, проверете напрежението без сигнал в извод 4, което трябва да бъде половината от захранващото.
    Интегралната схема издържа обратно включено захранващо напрежение до 12V.
   ВНИМАНИЕ! При вграждане на усилвателя в автомобил да се има предвид, че автомобилната електроника е подложена на значителни (над 50V) пикови напрежения. За предпазване на усилвателя може да се използва кит 176 - "Защита от пренапрежение".


СЪДЪРЖAНИЕ

1.	Печатна платка 9806	1 бр.
2. D1	Интегрална схема TDA2003	1 бр.
3. С1	Кондензатор 10µF	1 бр.
4. С2	Кондензатор 100nF	1 бр.
5. СЗ	Кондензатор 1000µF	1 бр.
6. С4	Кондензатор 100µF /10V	1 бр.
7. С5	Кондензатор 100nF	1 бр.
8. С6	Кондензатор 2,2 /3,3/nF 22 /ЗЗ/nF	2 бр.
9. R1	Резистор 2,2 (4,7) kΩ	1 бр.
10. R2	Резистор 22 (47) Ω	1 бр.
11. R3	Резистор (1÷4,7) Ω	1 бр.

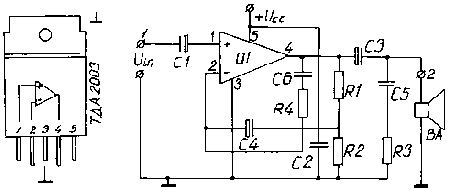

Фиг. 1 Принципна схема

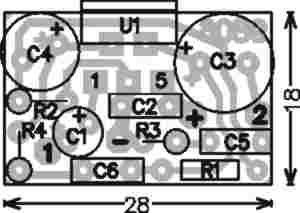

Фиг. 2 Монтажна схема
