NEOMONTANA Kit57 Description

Предлага се усилвател клас В с интегрална схема, имаща следните качества:
    - много малко елементи;
    - голяма мощност при ниско захранващо напрежение;
    - фиксирано усилване: за TDA1554Q - 26dB (20 пъти);
    - термична защита;
    - защита от късо съединение към маса или към "+" за кратко време;
    - наличие на режим на"изключен сигнал" и чакащ режим с консумация до 100µA;
    - захранващо напрежение: 14,4V (6÷18)V;
    - консумиран ток (без сигнал): до 80mA;
    - максимален импулсен ток: 4А;
    - входен импеданс: 25kΩ;
    - обратно напрежение: до 6V;
    - разсейвана мощност: 60W;
    - термично съпротивление: 1,5°С;
    - температура на структурата: до 150°С;
    - изходна мощност при изкривявания: 10%, 4Ω - 22W / 0,5%, 4Ω - 17W;
    - изкривявания при изходна мощност 1W - 0,1%;
    Горната гранична честота не е ограничена схемно, а долната зависи от кондензаторите С1 и С2, като при: 220nF е 25Hz (при -3dB), при 470nF е : 10Hz (при -3dB).
    След спояване на интегралната схема се монтира С3 в хоризонтално положение върху изводите на D1.
    На извод 14 се включва ключ S за управление на усилвателя - спиране на входния сигнал и преминаване в режим на чакане с минимална консумация.
    Захранващите проводници трябва да са къси и със сечение 0,75мм^2. От схемнотехнически съображения, масите ("-") на крайните (изводи 7 и 11) и входните (извод 3) стъпала не са свързани в интегралната схема. Те трябва да се съединят с два отделни проводника в минуса на захранващия източник (извън платката)!
     При необходимост между захранващите проводници, близо до усилвателя, да се постави електролитен кондензатор с голяма стойност.
    Усилвателят може да се монтира върху шасито на радиоприбора, но специално е оразмерен за алуминиев радиатор №500 0194 (фиг. 3) с дължина 60 (80)мм, като се монтира в канала му.
    Ако се постави върху канала перфориран алуминиев капак, ще се получи един завършен вид на усилвателя.
    Усилвателят с TDA1554Q е подходящ за свързване към изхода на радиокасетофона, тъй като има по-малко усилване (необходимия входен сигнал е 450mV). За тази цел са предвидени входни делители R1/R2 и R3/R4. Например за TDA1554Q, ако R2 (R4) е 10k се получава ориентировъчно:

Uвх, [V]	1	2	3	4	5
R1(R3), [kΩ]	15	39	56	75	91.

ВНИМАНИЕ! При вграждане на усилвателя в автомобил да се има предвид, че автомобилната електроника е подложена на значителни (над 50V) пикови напрежения. За предпазване на усилвателя може да се използва кит 176 - "Защита от пренапрежение".

СЪДЪРЖAНИЕ

1.	Печатна платка 9809	1 бр.
2. D1	Интегрална схема TDA1554	1 бр.
3. С1, С2	Кондензатор 470nF(330nF)	2 бр.
4. С3	Кондензатор 100 (47)µF	1 бр.
5. С4	Кондензатор 100nF (150nF)	1 бр.

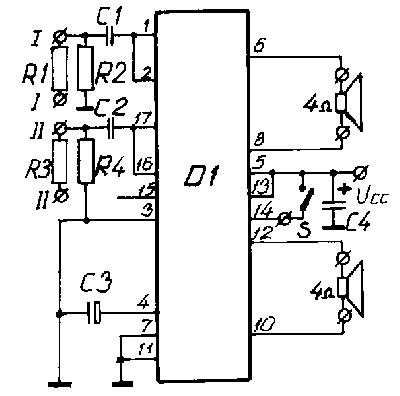

Фиг. 1 Принципна схема

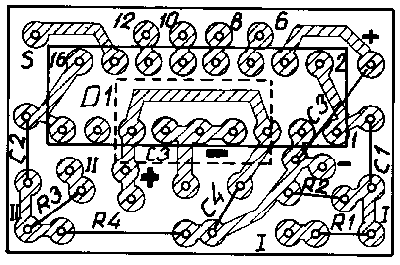

Фиг. 2 Монтажна схема

Фиг. 3
