Предлага се усилвател клас В с инт. схема, имащ следните качества:
     - изходна мощност при изкривявания: 10%, Rт=4oM  - 22W; 0.5%, Rт=4oM - 17W;
     - захранващо напрежение 14.4V /6 - 18/V;
     - фиксирано усилване: за TDA1553Q - 26dB/20 пъти/, за TDA1557Q - 46dB/200 пъти/;
     - наличие на режим на "изключен входен сигнал" ("mute")  и чакащ режим ("stand-by") с консумация до 0,1mА;
     - изкривявания при изходна мощност 1W:  0.1%;
     - много малко елементи;
     - голяма мощност при ниско захранващо напрежение;
     - термична защита;
     - защита от късо съединение към маса или към "+" за кратко време;
     - максимален импулсен ток: 4А;
     - консумиран тоk /без сигнал/: до 80mA;
     - входен импеданс: 25кoM;
     - обратно напрежение: до 6V;
     - разсейвана мощност: 60W;
     - термично съпротивление: 1,5°C/W;
     - максимална температура на структурата: 150°С;
    Горната гранична честота не е ограничена схемно, а долната зависи от кондензаторите С1 и С2, като при 220nF e 25Hz /при -3dB/, a при 470nF e 10Hz /при -3dB/
    Тази разработка е усъвършенстван вариант на "Усилвател 6" като е отстранено "пукането" във високоговрителите при първоначално включване. За целта е въведена закъснителна RC група във веригата на извод 11 ("mute/stand-by"). За включване на усилвателя, при подадено преди това захранващо напрежение, се използва маломищен ключ К. Възможно е на мястото му да се постави мостче (между точките "S" и "+"на платката), при което усилвателят се управлява с включване на общото захранване към 3 и 10.
    Преди монтажа на интегралната схема към платката да се постави мостчето М от изолиран проводник.
Захранвaщите проводници трябва да са къси и със сечение 0.75мм². Задължително е "-" на крайните стъпала в инт.схема /изводи 5 и 8/ да е с отделен проводник към захранването, а не заедно с извод 2 (масата на входния сигнал). При необходимост между захранващите проводници, близо до усилвателя, да  се постави електролитен кондензатор с голяма стойност.
    Усилвателят може да се монтира върху шасито на радиоприбора, но специлно е оразмерен за алуминиев радиатор N 500 0194 /фиг. 3/ с дължина 60 /80/мм, като се раположи (за предпочитане надлъжно) в канала му. Ако се постави върху канaла перфориран алуминиев капак ще се получи един завършен вид на усилвателя. Радиаторът ще бъде вътрешно свързан с подложката на интегралната схема и "-".
    Усилвателят е предназначен за използване в автомобил. Високият коефициент на усилване на TDA1557Q дава възможност за свързване преди крайното стъпало на радиокасетофона, тъй-като фирмената мощност 22W изисква входен синусоидален сигнал /в ефективна стойност/ 45mV. Усилвателят с ТDA1553Q е по-подходящ за свързване към изхода на радиокасетофона, тъй-като има много по-малко усилване /необходимия вхoден сигнал е 450мV/. За тази цел са предвидени входни делители R1/R2 и R3/R4. Например за TDA1553Q ако R2(R4) е 10коМ /за ТDA1557Q-R2(R4)=1коМ/ се получава ориeнтировъчно:

Uвх,V	1	2	3	4	5
R1(R3), koM	15	39	56	75	91

    При неправилно свързване ( общи минусови проводници, висящи входове) е възможно да се получи самовъзбуждане на усилвателя, което е съпроводено със загряване на схемата и протичане на голям ток дори и без товар. В нормално състояние на всеки от изходите (изводи 4, 6, 9 и 7) на двата мостови усилвателя трябва да има половината от захранващото напрежение (измерено спрямо "-"). Самовъзбуждането не може да се установи ако измерването се извършва върху товара (вкючително и с осцилоскоп) тъй като то е синфазно в двата канала на мостовия усилвател. Може да се наблюдава на някой от изходите спрямо маса.
   ВНИМАНИЕ! При вграждане на усилвателя в автомобил да се има предвид, че автомобилната електроника е подложена на значителни (над 50V) пикови напрежения. За предпазване на усилвателя може да се използва кит 176 - "Защита от пренапрежение".


	СЪДЪРЖAНИЕ
1.	Печатна платка 9918	1бр.
2. D	Интегрална схема:    за "Усилвател 6"- TDA1557Q    за "Усилвател 6.0"- TDA1553Q	1бр.
3. C1,C2	Кондензатор 470nF/330nF/	2бр.
4. С3	Кондензатор KEAII 10,0 /4,7/	1бр.
5. C4	Кондензатор100nF/150nF/	1бр.
6. R5	Резистор (43 - 100)коМ	1бр.

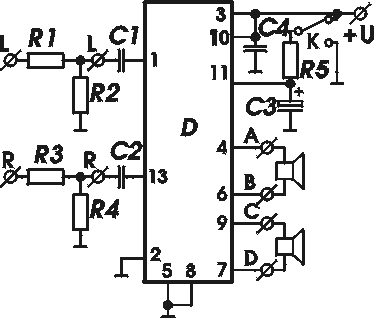

Фиг. 1 Принципна схема

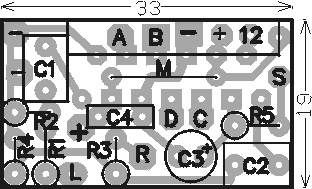

Фиг. 2 Монтажна схема


Фиг. 3
