"НЕОМОНТАНА" Ви предлага
да изградите компактен нискочестотен стерео усилвател с интегралната схема ТDA2005,
която има следните възможности:
- захранващо напрежение:
14.4V /8 - 18/V;
- ток на покой: 50mА;
- импулсен ток: 3.5А;
- изходна мощност при изкривявания
10%: 6.5W при Rт=4oM, 10W при Rт=2oM, 12W при Rт=1.6oM;
- термична защита;
- защита от кратковременно късо съединение
на изхода;
- хармонични изкривявания: 0.15% при Rт=4oM,
/0.05 - 4.5/W
0.15% при Rт=2oM, /0.05 - 7.5/W;
- усилване по напрежение:
40dB /100 пъти/;
- входен сигнал при усилване 40dB: при
Rт=4oM,6W - 55mV
при Rт=4oM, 0.5W - 14mV
при Rт=2oM, 10W - 50mV
при Rт=2oM, 0.5W - 10mV;
- честотна лента /при -3dB, Rт=4oM/:
fн = 40/20/Hz - зависи от външни елементи, fв > 20кHz.
Долната гранична честота /която интересува повечето от любителите на тениката/
може да се определи по следната ориентировъчна формула /при спад -3dB/: fн=160/(Rт.C8),
където Rт - импеданс на товара в oM, a С8/C10/ - разделителния кондензатор от
фиг.1 в микрофаради:
| C8 |
| | |
| fн, /Rт=4оМ/ [Hz] | | |
|
| fн, /Rт=2оМ/ [Hz] | |
| |
| fн, /Rт=1.6оМ/ [Hz] | | | |
По-нататък трябва да се определи усилването на схемата в зависимост от това какъв източник на сигнал ще използвате - стандартния изход на тунер, дек е 0.775Veff. Усилването се намалява от отрицателната обратна връзка с R4 и R3 /R5 и R6/. Обявената мощност и съответният входен сигнал при изкривявания, например 10%, се отнасят за синусоидално напрежение /в ефективна стойност/. Реално звуковата картина и съответната електрическа картина имат многократно по-малка плътност, зависеща от вида на музикално произведение. Нашата грижа е само пиковете разположени обикнoвенно в нискoчестотната част на сигнала за усилване, да не се отрязват, т.е тяхната амплитуда да не превишава амплитудата в определения синусоидален сигнал.
Усилването (в пъти) се определя по формулата: B=(R4+R3)/R3, при R4=4.7k, R3=47оМ - B=100 /40dB/; при R4=470оМ, R3=47оМ - B=10 /20dB/.
Горната гранична честота се ограничава схемно с кондензаторите С2/C4/. Кондензаторът С5 премахва неприятното протичане на голям ток през товар при включване на захранващото напрежение, а когато паралелно на С5 се постави ключ се реализира чакащ режим на усилвателя с намалена консумация.
Захранващото напрежение трябва да осигури максималния ток и филтриращия кондензатор трябва да бъде максимално близо до усилвателя /при необходимо да се постави допълнителен електролитен кондензтор между захранващите проводници/. Товарите трябва да се свържат с отделни проводници към минус на захранването /отделно от минусовия проводник на усилвателя/.
Кондензаторът С6 се запоява след монтажа на интегралната схема, като за моста М2 от страната на изводите се използва извода на С6. За М1 се използва извода 8 на интегралната схема, поставен в изолационна тръбичка.
Този усилвател може да се вгради в различни радиоустройства, като за охлаждане се използва тяхното шаси /корпусът на интегралната схема е електрически свързан с минуса/, но трябва да се прецени при тънкостенно шаси, особено ако е от стомана, ще осигури ли отнемането на отделената топлина. Друга възможност за охлаждане е използването на съответен алуминиев радиатор.
ВНИМАНИЕ! При вграждане на усилвателя в автомобил да се има предвид, че автомобилната електроника е подложена на значителни (над 50V) пикови напрежения. За предпазване на усилвателя може да се използва кит 176 - "Защита от пренапрежение".
| | ||
| 1. | Печатна платка 9811 | 1бр. |
| 2. D1 | Интегрална схема TDA2005 | 1бр. |
| 3. C1,C3 | Кондензатор KEAII 1,0 | 2бр. |
| 4. С2,С4 | Кондензатор /2.2 - 4.7/nF | 2бр. |
| 5. C5 | Кондензатор KEAII 10,0 | 1бр. |
| 6. C6 | Кондензатор 100/150/nF | 1бр. |
| 7. C7,C12 | Кондензатор KEAII /22,0 - 47,0/ | 2бр. |
| 8. C8,C10 | Кондензатор КЕАII 1000,0 | 2бр. |
| 9. C9,C11 | Кондензатор 100nF | 2бр. |
| 10. R1,R2 | Резистор /1 - 4.7/oM | 2бр. |
| 11. R3,R6 | Резистор 47 /56/oM | 2бр. |
| 12. R4,R5 | Резистор 4.7 /5.6/koM | 2бр. |

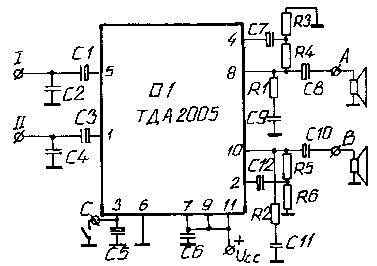

Фиг. 1 Принципна схема
Фиг. 2 Монтажна схема
(поглед от страната на пистите)
