Предусилвателят се състои от две нискочестотни, галванично свързани транзисторни стъпала. Те са обхванати от отрицателни местни обратни връзки по ток и напрежение и обща ООВ по променливо напрежение. Общият консумиран ток е около 2мА, а R9 и C5 образуват филтър в захранващата верига.
    С тримера RP се променя дълбочината на обратната връзка по променливо напрежение, с което се променя и общото усилван от min до max.
    Усилвателят може да работи и с по-ниски захранващи напрежения (до 3V), но така се ограничава амплитудата на изходния неизкривен сигнал. По-ниските захранващи напрежения изискват и промяна на някои резисторни делители, с оглед оптимизиране режима на транзисторните стъпала, например:

Uзахр,[V]	12	9	6	4.5	3
R9, [Ω]	1000	620	470	220	100
R5, [kΩ]	470	330	220	120	100
R2, [kΩ]	220	330	470	1M	1M.

    По-малки изкривявания се получават при по-високо захранване и по-малки амплитуди на входния сигнал.
    За честоти по-големи от 20kHz C2 може да се намали или премахне.
    Резисторите за вертикален монтаж от типа РПМ изискват почистване на лаковото покритие на изводите.

СЪДЪРЖAНИЕ

1.	Печатна платка 0005	- 1 бр.
2. VT1, VT2	Транзистор 2Т3512Г	- 2 бр.
3. RP	Тример (100÷470)kΩ	- 1 бр.
4. C1	Кондензатор (0.47÷4.7)µF	- 1 бр.
5. C2	Кондензатор (10÷24)pF	- 1 бр.
6. C3, C4	Кондензатор 47µF/16V	- 2 бр.
7. C5	Кондензатор 47 (100)µF/16V	- 1 бр.
8. R1	Резистор 1МΩ	- 1 бр.
9. R2, R4	Резистор 220kΩ	- 2 бр.
10. R3, R9	Резистор 1kΩ	- 2 бр.
11. R5	Резистор 470кΩ	- 1 бр.
12. R6	Резистор 330 (300)Ω	- 1 бр.
13. R7	Резистор 2.2kΩ	- 1 бр.
14. R8	Резистор 220 (200)Ω	- 1 бр.

Фиг. 1 Принципна схема

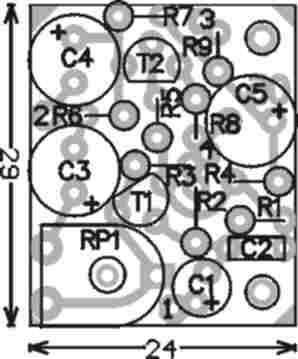

Фиг. 2 Монтажна схема
