Предусилвателят към микрофона се състои от две нискочестотни, галванично свързани транзисторни стъпала. Те са обхванати от отрицателни местни обратни връзки по ток и напрежение и обща ООВ по променливо напрежение. Общият консумиран ток е около 2-3мА, а R9, C5 и R10, C6 образуват филтри в захранващата верига.
    С тримера RP се променя дълбочината на обратната връзка по променливо напрежение, с което се променя и общото усилване от min до max.
    Усилвателят може да работи и с по-ниски захранващи напрежения (над 3V), но така се ограничава амплитудата на изходния неизкривен сигнал. По-ниските захранващи напрежения изискват и промяна на някои резисторни делители, с оглед оптимизиране режима на транзисторните стъпала, например:

Uзахр,[V]	12	9	6	4.5	3
R9, [Ω]	1000	620	470	220	100
R5, [kΩ]	470	330	220	120	100
R2, [kΩ]	220	330	470	1M	1M.

    По-малки изкривявания се получават при по-високо захранване и по-малки амплитуди на входния сигнал.
    Микрофонът е електретен с вграден усилвател. Неговият оптимален ток е 0.5мА. За това R11 трябва да се променя при смяна на захранването:

Uзахр,[V]	12	9	3
R11, [кΩ]	24÷33	18÷24	6.2÷7.5

    При захранване с 3V, R10 трябва да се намали до 1кΩ. Устройството може да се постави в българската кутия с размери: 54x34x18, като в нея се монтира и микроключ или бутон за включване на захранването. За закрепване на платката към кутията, в нея трябва да се залепи втулка за винт или да се използва самонарязващ винт през кутията към платката.
    Резисторите за вертикален монтаж от типа РПМ изискват почистване на лаковото покритие на изводите.



СЪДЪРЖAНИЕ

1.	Печатна платка 0103	- 1 бр.
2.	Микрофон	- 1 бр.
3. VT1, VT2	Транзистор 2Т3512Г	- 2 бр.
4. RP	Тример (100÷470)kΩ	- 1 бр.
5. C1	Кондензатор (0.47÷4.7)µF	- 1 бр.
6. C2	Кондензатор (10÷24)pF	- 1 бр.
7. C3, C4	Кондензатор 47µF/16V	- 2 бр.
8. C5, C6	Кондензатор 47 (100)µF/16V	- 2 бр.
9. R1	Резистор 1МΩ	- 1 бр.
10. R2, R4	Резистор 220kΩ	- 2 бр.
11. R3, R9	Резистор 1kΩ	- 2 бр.
12. R5	Резистор 470кΩ	- 1 бр.
13. R6	Резистор 330 (300)Ω	- 1 бр.
14. R7	Резистор 2.2kΩ	- 1 бр.
15. R8	Резистор 220 (200)Ω	- 1 бр.
16. R10	Резистор 10kΩ	- 1 бр.
17. R11	Резистор (22÷33)kΩ	- 1 бр.

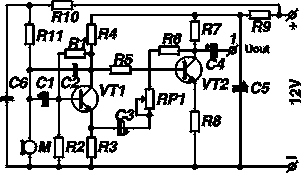

Фиг. 1 Принципна схема

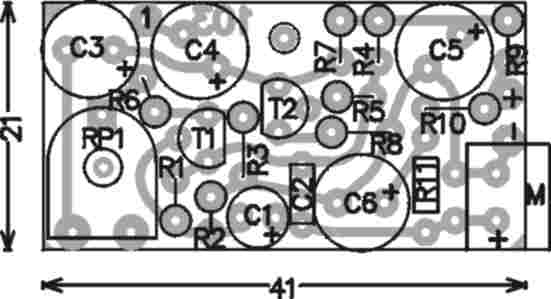

Фиг. 2 Монтажна схема
