С този набор "НЕОМОНТАНА" Ви предлага да реализирате един универсален стабилизиран токоизправител за напрежения с пулсации от 2 до 10 мV, задоволявайки и изискванията за захранване на радиоапаратури.
   Използваната интегрална схема 723 (фиг.1) представлява прецизен стабилизатор на напрежение със защита от претоварване чрез токоограничение:
   извод 2 - база на токоограничаващия транзистор;
   извод 3 - емитер на токоограничаващия транзистор;
   извод 4 - инвертиращ вход на усилвателя;
   извод 5 - неинвертиращ вход на усилвателя;
   извод 6 - опорно напрежение 7,15V;
   извод 7 - маса;
   извод 11 - положително зaхранващо напрежение;
   извод 12 - положително зaхранващо напрежение;
   извод 13 - честотна корекция;
   Входното захранващо напрежение може да се променя от 9,5 до 40V, а стабилизираното изходно напрежение - от 2 до 37V.
   Външният транзистор VT1 се управлява директно от изход 10 (когато базовият му ток не е повече от 60 - 100мА), като обикновено така се постига изходен ток до 1А. За постигане на по-големи токове е необходим междинен средномощен транзистор, свързан също по схема "Дарлингтон".
   С резистора R6 се определя стойността на токоограничаването (пад върху R6 около 0,6V), например R6=0,5oM - Iогр=1,1А.
   С тримера RP1 (или външен потенциометър) се задава изходното напрежение, като R5 определя горната граница. Въздействието на RP1 има силно логаритмичен характер, като сгъстяването е в горната граница на изходното напрежение.
   Възможностите на 723 по отношение на големината на неограничения ток се намаляват при напрежения по-ниски от 7V, например Uзахр=21V:
Uизх,[V]
15
12
19
 7
5
3
2
1
Iизх,[A]
1
1
1
1
0,9
0,7
0,5
0,2
   Тези данни се отнасят само за случая, когато използвания трансформатор е с по-голяма мощност. Вътрешните загуби в намотките нарастват значително, например при 10VA и същите изходни условия се получава:
Uизх,[V]
18
15
12
19
7
5
3
2
1
Iизх,[A]
0,2
0,3
0,45
0,6
0,6
0,7
0,8
0,5
0,25
   Повишаването на напрежението на трансформатора увеличава изходния ток, но и натоварването на VT1. Затова, когато се изисква по-ниско стабилизирано напрежение, е желателно да се намали и захранващото напрежение, като се изхожда от условието: минималното напрежение върху регулиращия транзистор да е най-малко 3V при максимален товар и максимално изходно напрежение.
   Транзисторът VT1 в зависимост от разсейваната мощност се поставя върху съответен радиатор.
   За фиксирано напрежение е по-добре тримерът да се замени с резистор, като мястото на плъзгача да се свърже с общата точка с R5. Ако не са Ви необходими напрежения под 7V волта, не поставяйте R4 и С2. Така се постига по-голямо удобство при настройката с RP1. Ако разполагате с трансформатор с две вторични намотки, захранването може да се реализира като "двупътно със средна точка". За тази цел средната точка на намотките се свързва към писта на платката, а диодите VД2 и VД4 от фиг.2 не се поставят.
   Двуполярно захранване може да се осъществи с два отделни стабилизатора.

СЪДЪРЖАНИЕ:

  2 ÷10 2 ÷13 2 ÷16 2 ÷37 7 ÷37
1. Печатна платка 9602 1 1 1 1 1
2. VT1 Транзистор 2Т7233 1 1 1 1 1
3. D1 Инт. схема 723 1 1 1 1 1
4. VД1 ÷VD4 Диод 2Д2401 4 4 4 4 4
5. VД5 Светодиод 1 1 1 1 -
6. RP1 Тример 22кΩ 1 1 1 1 1
7. С1 Кондензатор
  1000 µF/16V 1
  1000 µF/25V   1
  1000 µF/35V     1
  470 µF/50V       1
  330 µF/50V         1
8 . С 2 Кондензатор 4,7 µF/16V 1 1 1 1 -
9 . С 3 Кондензатор 100pF ÷10 µF 1 1 1 1 1
10 . С 4 Кондензатор 100nF 1 1 1 1 1
11. R1, R2 Резистор 2,2kΩ (2kΩ, 2.4kΩ) 2 2 2 2 2
12. R3 Резистор 4,7kΩ 1 1 1 1 1
13. R4 Резистор 820Ω 1 1 1 1 -
14. R5 Резистор
  1kΩ       1 1
  2,2k Ω     1
  3k Ω   1
  3,9(4,3)kΩ 1
15. R6 Резистор 0,5Ω (1Ω || 1Ω) 1 1 1 1 1

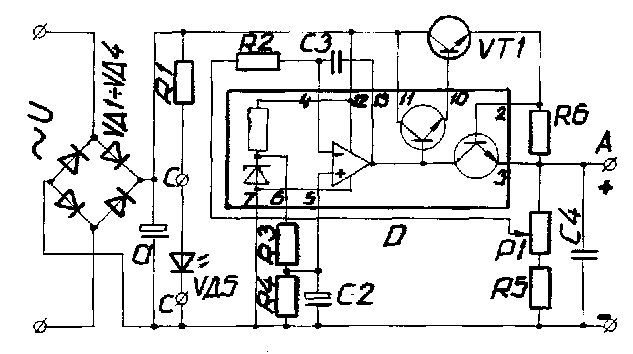

Фиг. 1 Принципна схема
Принципна схема

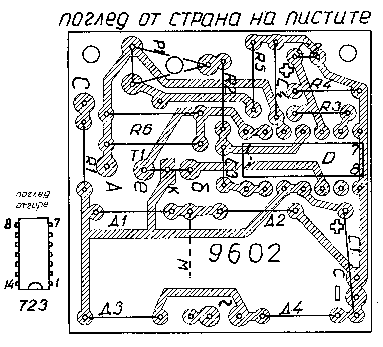

Фиг. 2 Монтажна схема
Печатна платка
