Технически характеристики:
     - дълбочина на корекцията: ±12dB;
     - номинално входно напрежение: 250 mV;
     - номинално изходно напрежение: 250 mV;
     - честотна лента (при средно положение на потенциометрите): 10Hz - 60kHz (-3dB);
    Еквалайзерът е изградена на основата на два четворни ОУ TL084 и се състои от входен предусилвател (U2C), смесител (U2B) и активни филтри, изградени с останалите операционни усилватели. Реализиран е по схемата на многолентов честотен коректор от диференциален тип (използвана е схемата на професионалния еквалайзер, разработен от ИРЕ-София, но модифицирана за захранване с еднополярно напрежение). Знакът и дълбочината на корекцията във всяка отделна лента зависят от степента на включване на съответния селективен двуполюсник (напр. за 1кHz: U1В, R14, C10, C16, R20) към неинвертиращия вход (потискане, т.А по схемата) или към инвертиращия вход (повдигане, т.B) на U2B. Това става плавно чрез потенциометрите RP1 - RP6. Селективните двуполюсници са реализирани като електронни еквиваленти на последователни трептящи кръгове. Характерно за диференциалния тип еквалайзери е, че качествения фактор на резонансната крива намалява с намаляване на дълбочината на корекцията, което позволява да се реализират дълбоки корекции в тясна честотна лента, а от друга страна се постига много добра неравномерност на АЧХ при по-плитка корекция.
    Стойностите на честотно-определящите кондензатори и резистори в всеки филтър много силно влияят върху параметрите на съответните "електронни трептящи кръгове": качествен фактор и честота. Конкретните стойности са получени в следствие на компютърен синтез с оглед на минимална неравномерност на АЧХ и не се препоръчва тяхната произволна промяна с цел изменяне на честотата, защото това неизменно ще влоши параметрите на устройството.
    За постигане на съответствие между дълбочината на корекцията в dB и равномерния ход на потенциометрите е необходимо те да имат S-образен закон на изменение на съпротивлението. Тъй като такиви потенциометри трудно могат да се намерят, трябва да се заменят с линейни потенциометри със стойност 47koM (това обаче е съпроводено със "сгъстяване на децибелите" към крайните положения на плъзгача). Могат да се използват и потенциометри с номинално съпротивление 10, 22 или 100кoM (линейни).
Дълбочината на корекцията се определя от стойностите на резисторите R7 и R9. При R7=R9=15кoM тя е от порядъка на 12dB, при R7=R9=22кoM - около 14dB, a  при R7=R9=10кoM - 11dB. Кондензаторът C3 определя горната гранична честота като при C3=560pF (R9=15koM) тя спада до 18-20кHz.
    В схемата е предвиден делител (R1,R2) за намаляване на входното нискочестотно напрежение, когато то е много голямо. Например: ако Uвх=0,5 V за да го намалим до 0,25V поставяме R1=R2=100koM. Входното съпротивление е приблизително равно на R1+R2, поради което те се избират по-високоомни. Ако не е необходим входния делител на мястото на R1 се запоява мостче, а R2 не се поставя.
    В другия случай - когато входното напрежение е ниско може да се използва усилвателят реализиран с U2C. Неговото усилване е А=1+R5/R6. Минималната стойност на R6 се избира в зависимост от C2: при C2=10.0, 4.7, 2.2 - R6min=10koM; при С2=1.0, 0.47 - R6min=47koM. След като се уточни R6 и необходимото усилване се изчислява R5. Например за входно напрежение от 85mV е необходимо усилване от около 3 пъти. Избираме R6=10koM (при C2=4.7) и за R5 се получава 20кoM. С това стъпало могат да се получат усилвания и по-големи от 100. В случай, че няма да е необходимо усилване R6 и C2 не се поставят, а на мястото на R5 се поставя мостче. Ако се неутрализира и входния делител, то усилването на това стъпало става 1.
    Изходното съпротивление на еквалайзера е от порядъка на омове, което позволява да се включи към следващо стъпало и с по-ниско входно съпротивление. Трябва да се има в предвид, че от товарното съпротивление и C4 ще зависи долната гранична честота на схемата. Например при C4=10.0 и Rт=4кoM - Fн<10Hz, но при C4=10.0 и Rт=1кoM - Fн=20Hz; C4=4.7 и Rт=4кoM - Fн=10Hz, но при C4=4.7oM и Rт=1кoM - Fн=35Hz; при C4=2.2oM за да е Fн<10Hz трябва Rт>10кoM.
    За захранване на еквалайзера трябва да се използва еднополярен стабилизатор с малки пулсации. Ценер диодите VD1 и VD2 реализират изкуствена средна точка и двуполярно захранване (±5,1V при 13V захранване) за операционните усилватели. За работа при много по-ниски или по-високи захранващи напрежения трябва да се променят съответно ценеровите диоди (с друго напрежение на стабилизация, напр. Uz=12V за ±12V на ОУ) и евентуално R10.  Да се има в предвид, че върху резистора R10 се губи около 3V, а минималното захранващо напрежение на TL084 е ±3V, a максималното ±15V. При по ниско захранване обаче трябва да се работи с по-малки входни и изходни напрежения за да не се получи ограничаване на сигнала. При 13V захранване максималното неизкривено изходно напрежение е около 2,5Veff.
    Еквалайзера се свързва преди потенциометрите за усилване на крайния усилвател на мощност с възможно по-къси и ширмовани проводници.
    За стерео вариант са необходими две такиви платки и е желателно да се използват двойни (стерео) потенциометри.
    Преди запояването на U2 трябва да се постави мостчето М - парче от изолиран проводник. Тъй-като резисторите са с вертикален монтаж да се обърне внимание на предварителното премахване на лаковото покритие от изводите им.



	СЪДЪРЖAНИЕ
1.	Печатна платка 9905	1 бр.
2. U1, U2	Интегрална схема TL084	2 бр.
3. VD1, VD2	Ценер диод 5,1V	2 бр.
4. R3, R8	Резистор 100k	2 бр.
5. R4	Резистор 1M	1 бр.
6. R6	Резистор 10k	1 бр.
7. R7, R9	Резистор 15k	2 бр.
8. R10	Резистор 150	1 бр.
9. R11	Резистор 3k	1 бр.
10. R12 - R15	Резистор 2,2k	4 бр.
11. R16	Резистор 2k	1 бр.
12. С1	Кондензатор КЕАII (0,47 - 10,0)/16V	1 бр.
13. С2	Кондензатор КЕАII (2,2 - 10,0)/16V	1 бр.
14. С3	Кондензатор 330pF	1 бр.
15. С4	Кондензатор КЕАII (4,7 - 10)/16V	1 бр.
16. С5	Кондензатор (82  -150)nF	1 бр.
17. С6	Кондензатор КЕАII 100,0/16V	1 бр.
30Hz:
18. C7	Кондензатор КЕАII 1,0	1 бр.
19. C13	Кондензатор 100nF | 82nF	1 бр.
20. R17	Резистор           82k  | 100k	1 бр.
60Hz:
21. C8	Кондензатор КЕАII 1,0	1 бр.
22. C14	Кондензатор 33nF	1 бр.
23. R18	Резистор 100k	1 бр.
250Hz:
24. C9	Кондензатор 220nF	1 бр.
25. C15	Кондензатор 10nF	1 бр.
26. R19	Резистор 82k	1 бр.
1kHz:
27. C10	Кондензатор  47nF | 47nF  | 33nF	1 бр.
28. C16	Кондензатор 2.2nF |  1nF   | 3,3nF	1 бр.
29. R20	Резистор         100k | 200k  | 100k	1 бр.
4kHz:
30. C11	Кондензатор   10nF | 15nF	1 бр.
31. C17	Кондензатор 470pF | 330pF	1 бр.
32. R21	Резистор  150k	1 бр.
16kHz:
33. C12	Кондензатор  3,3nF | 2,2nF	1 бр.
34. C18	Кондензатор 150pF | 220pF	1 бр.
35. R22	Резистор 100k	1 бр.

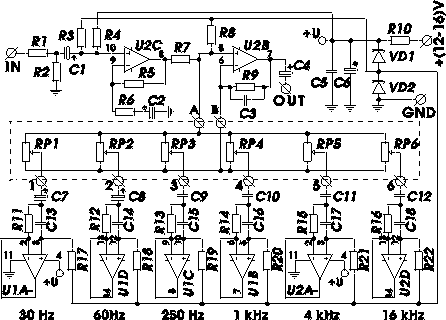

Фиг. 1 Принципна схема

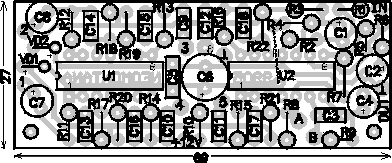

Фиг. 2 Монтажна схема
