"НЕОМОНТАНА" Ви предлага оригиналната си разработка на компактна "кодова брава" базирана на достъпни TTL елементи . Тя се характеризира със следното:
      - 5 цифрен код без повторения (от 12 възможни);
      - консумация в неактивирано състояние < 10мА/5V;
      - максимално време за набиране около 10s;
      - време на блокиране при грешен код - от 2 до 3 min;
      - 11 електрически идентични входни бутони;
      - LED индикации на функционалното действие.
    Като изпълнителен елемент може да се използва реле, рид-реле, транзистор, тиристор или симистор.
    Освен за кодова брава, устройството може да се използва за кодирано изключване на алармени системи (кит 11, 14, 16) или на други електрически инсталации.
    Захранващото напрежение е от 5 до 5,5V и трябва да е стабилизирано.
    Бутонният блок може да съдържа 12 независими бутона. Възможно е използването на фабрични клавиатури с бутони свързани в матрица (след отделянето им).
    Предлаганата схема фиг.1 се състои от 11 буфера (U1,U2), две релета за време за 10 и 200s (U6), четири тригера (U3,U4), сумиращи "И" елементи (U5), изходен ключ в схема ОК (Т4) и външен бутонен блок.
В изходно състояние консумацията е под 10мА, тъй като се захранва само интегрална схема U6. С елементите и U6C и U6D е реализиран чакащ мултивибратор за време около 10s. Стартирането става с бутона (този бутон винаги е първи в кодовата последователност), свързан с вход (12) на платката - VT3 се отпушва и подава захранващо напрежение и на останалите интегрални схеми. В този момент С1 е разреден, на входа (13) на U5D има лог. "0", следователно и на изхода му (11) също е лог. "0". По този начин се нулират всичките тригери (през входовете им 1 или 13). След зареждане на С1 тригерите са готови за работа.
    През времето от 10s трябва последователно да се наберат  останалите бутони от комбинацията, съответстващи на входовете  1,2,3 и 4 на платката. При натискане на следващата цифра от кода през входния инвертор  (U1,U2) на изхода (9) на U3B се записва сигнала от входа му (12) - той е лог. "1" от R12. По нататък тази лог. "1" се предава последователно на следващите тригери при натискане на съответния бутон. При достигане до последния тригер (правилно набран код) на изход (6) се появява лог. "0" и се отпушва ключовия транзистор VT4. Важно е да се отбележи, че изпълнителният механизъм ще работи само в остатъка от зададеното време за набиране.
    При набиране на пасивен бутон или натискане в друга последователност на активните бутони се стартира друг чакащ мултивибратор (U6A,U6B), който блокира "бравата" за 2 - 3min, независимо от състоянието на първото реле за време. Да проследим конкретно какво става при натискането на един пасивен бутон - например този на вход 5. Тогава през инвертора U1, диода D1 и инвертора U2 на входа (4) на U6B се подава лог. "0" най-много за 10s. Тя задейства чакащия мултивибратор, който  от своя страна през D8 продължава да поддържа лог. "1" на (9) на U2. Това води до нулиране на тригерите чрез U5D. След изтичането на периода от 2 - 3min може да се започне отначало.
    Елементите U5A, U5B, U5C следят за правилната последователност в набирането на кода. Например при натискане на третия бутон от кода преди втория, на двата входа (1 и 2) на U5A се появяват лог. "1", на изхода също се установява "1" и през D9 тя се предава във веригата за блокиране на "бравата".
    Наличието на буферните елементи (U1,U2) и резисторите R1 - R11 не позволява да се определят чрез ел. измерване пасивните и активни бутони от 1 до 11.
    Светодиодът "готовност" (VD13) индицира работата на първия чакащ мултивибратор, а VD12 - "блокиране" - работата на втория мултивибратор. Към VT4 може да се включи външен светодиод - "разрешение".
    За удобно съединяване на свързващите проводници от бутоните към платката и лесна промяна на кода е желателно връзките от 1 до 12 да се реализират като разглобяеми съединения, например от щифтовете на миниатюрни куплунзи.
    Монтажът на печатната платка започва със поставянето на мостчетата М1, М2, М3, М4 - от изолирания проводник. Останалите връзки (М5 - М12) се правят от гол проводник. Мост М6 да се постави от страната на пистите на височина 1-2мм от платката между съответните изводи на интегралните схеми.
    Тъй-като по-голямата част от резисторите са с вертикален монтаж да се обърне внимание на предварителното премахване на лаковото покритие от изводите им.
    При правилен монтаж схемата заработва веднага и не се нуждае от допълнителна настройка. Да се има в предвид, че при всяко включване на захранването се запускат и двата чакащи мултивибратора, поради незаредеността на времеопределящите им кондензатори (С9 и С11).
    При необходимост от изход (3) на U6A може да се вземе информация за включване на допълнителна звукова или светлинна сигнализация за неправилна манипулация. Активното ниво е лог. "0".
    Малката консумация на схемата в режим на очакване (U6 e от серията 74LS) дава възможност за аварийно захранване от акумулатор.


	СЪДЪРЖAНИЕ
1.	Печатна платка 9902	1 бр.
2. U1, U2	Инт. схема 7404 (ЛH1)	2 бр.
3. U3, U4	Инт. схема 7474 (TM2)	2 бр.
4. U5	Инт. схема 7408 (ЛИ1)	1 бр.
5. U6	Инт. схема 74LS00 (K555ЛА3)	1 бр.
6. VT1,VT2	Транзистор 2Т3308C	2 бр.
7. VT3	Транзистор 2Т9136,2Т6821,  2Т6831, 2N2907	1 бр.
8. VT4	Транзистор 2Т3308	1 бр.
9. VD1 - VD11	Диод 2Д5605,1N4148	11 бр.
10. VD12,VD13	Светодиод	2 бр.
11. С1	Кондензатор КрМП 330nF(220nF)	1 бр.
12. С2 - С5,C7,C8,С10	Кондензатор 3,3nF (4,7nF)	7 бр.
13. С6	Кондензатор 100pF	1 бр.
14. C9	Кондензатор КЕАII 470,0/10V	1 бр.
15. C11	Кондензатор КЕАII 22,0/6,3V	1 бр.
16. C12 - C15	Кондензатор 100nF	4 бр.
17. R1 - R15,R21,R25	Резистор 1k	17 бр.
18. R16	Резистор 15k	1 бр.
19. R17,R19,R23	Резистор 330om (300oM)	3 бр.
20. R18,R20	Резистор 150k	2 бр.
21. R22	Резистор 4,7k	1 бр.
22. R24	Резистор 10k	1 бр.

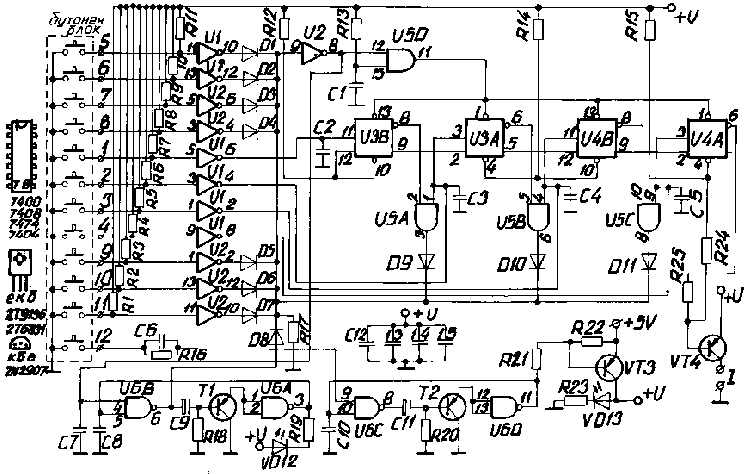

Фиг. 1 Принципна схема

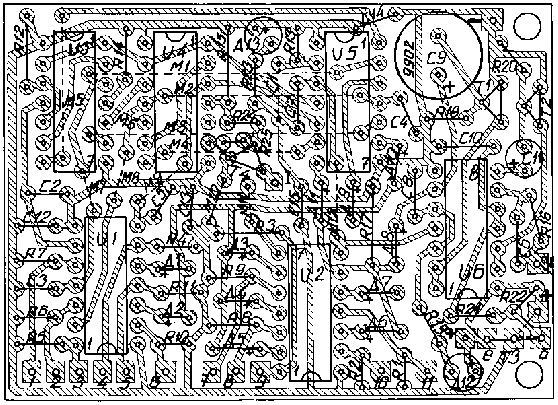

Фиг. 2 Монтажна схема
