Релето за време до 5min е от типа “стълбищен автомат”, изключващ със закъснение. Защитено е с патент Nо.47635 на Р. България.
    Може да се използва за изключване на лампи, вентилатор в сервизно помещение и др.
    Тази оригиналната схема в изключено състояние не консумира ел. eнергия. Малките размери дават възможност за монтиране в разклонителната кутия за ел. инсталация и може да се използва и като локално реле за време за стълбищна площадка при многоетажни сгради.
Задействането става с неограничен брой бутони К1 (за стълбища) или с маломощен бутон К2 от фиг.1.
    Принципът на действие е следния: Захранване се получава за кратко време след натискането на бутон, след което самозадържащия ключ със симистор остава в отпушено състояние - товара е включен. Кондензаторът С4 започва да се зарежда през R3 и RP1. След време структурата с Т1 и Т2, oбхваната от положителна обратна връзка, минава в проводимо състояние и напрежителния импулс върху R4 отпушва D4 и генератора, изработващ управляващи импулси за Th, образуван от R5, C5, Т3 и T4, се блокира. Самозадържащият ключ се разпада и симистора се запушва.
    По-голямата част от енергията в С4 преминава в блокиращия импулс, но разреждането му продължава още известно време - време за нулиране на схемата. Ако не се изчака това време следващото времезакъснение ще бъде незначително по-малко.
    Резисторът R3 не трябва да се намалява.
    При зададените стойности на R и C4=200,0  диапазона е от 8s до 5min.
    Ако се постави по-голям кондензатор, толкова пъти ще се увеличи и времезакъснението.
    За да няма радио смущения при активен товар се добавя дросел от навити върху феритна пръчка с диаметър 8(10)мм 50 - 100 навивки от проводник ПЕЛ.
    Големината на комутирания товар зависи от типовата мощност на симистора и охлаждането му (с радиатор).
    Симисторът BT136 е за максимален ток 4А. Без радиатор - 1А, т.е мощността на товара е до 200W.
    Ako Тh е с винт и гайка монтажът му трябва да бъде извън платката.


	СЪДЪРЖAНИЕ
1.	Печатна платка 9916 (0205)	1 бр.
2.Th	Симистор:     4А - ВТ136      5А - Е05А40     8А - ВТ137 (Е08А40)     10А - КТ784 /мет. корпус/     12А - ВТ138 (Е12А40)     16А - ВТ139 (Е16А40)	1 бр.
3. T1, T3	Транзистор 2Т3308	2 бр.
4. T2, T4	Транзистор 2Т3604, 2Т3168, 2Т3511	2 бр.
5. D1	Диод 2Д2405	1 бр.
6. D2, D4	Диод 1N4148	2 бр.
7. D3	Ценер диод  (10 - 16)V	1 бр.
8. RP1	Тример ДК1 470k	1 бр.
9. С1	Кондензатор 33nF(22nF)/400V	1 бр.
10. С2	Кондензатор 220nF(330nF) / 400V	1 бр.
11. С3	Кондензатор 10,0/16V	1 бр.
12. С4	Кондензатор 220,0/16V	1 бр.
13. С5	Кондензатор 47nF	1 бр.
14. R1	Резистор (43 - 82)k/0,25W	1 бр.
15. R2	Резистор 330oM/0,5W	1 бр.
16. R3	Резистор 10k	1 бр.
17. R4, R8	Резистор (200 - 240)oM	2 бр.
18. R5	Резистор 43(47)k	1 бр.
19. R6	Резистор 2,2k	1 бр.
20. R7, R9	Резистор 6,2(6,8)k	2 бр.

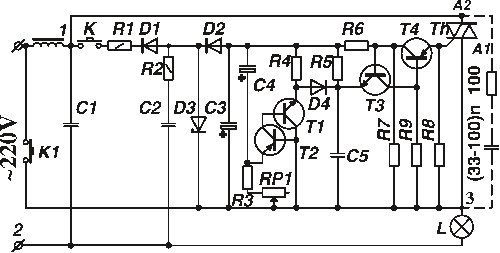

Фиг. 1 Принципна схема


Фиг. 2 Монтажна схема



Фиг. 3 Принципна схема (платка 0205)


Фиг. 4 Монтажна схема (платка 0205)
