Релето за време е за изключване със закъснение от части на секундата до 200s и разработено въз основа на патент No.47635. Може да се използва за точно дозиране на време за фотографски цели, в автоматиката, при залепване на полиетиленови пликове и други. Задействането на бутона е съпроводено и с нулиране на времезадаващия кондензатор.
    В изходно състояние релето не консумира ел. енергия.
    Принципът на действие е следния: При натискане на бутона става разреждане на C4 (фиг.1) и зареждане на C2 през R1 и D1. След пускане на бутона (подаване на заредения кондензатор C2 към управляващата схема на симистора) произтича отпушване на симистора и с това сработва самозадържащия електрически ключ. Започва и зареждане на кондензатора C4 през R4 и RP1. След достигане на определено напрежение става кратко отпушване на диода D4 и блокиране на управляващата схема на симистора. Следва моментно запушване на Th, а с това и разпадане на самозадържащия ключ.
    Резисторът R4 не трябва да се намалява, а RP1 - да се увеличава.
    Диапазона на закъснение се определя от C4 в зависимост от приложението:

100,0	0,2 - 10s
470,0	1 - 40s
1000,0	2 - 85s
2200,0	5 - 200s

     За да няма радио смущения при активен товар се добавя дросел от навити върху феритна пръчка с диаметър 8(10)мм 50 - 100 навивки от проводник ПЕЛ. Може да се постави радиатор с "П" форма между платката и лежащия симистор.
    Симисторът BT136 е за максимален ток 4А. Лесно се постига мощност от 400W.
    За по-големи мощности и при метален симистор е необходим външен монтаж на симистора.


	СЪДЪРЖAНИЕ
1.	Печатна платка 9915	1 бр.
2.Th	Симистор:    4А - ВТ136     5А - Е05А40    8А - ВТ137 (Е08А40)    10А - КТ784 /мет. корпус/    12А - ВТ138 (Е12А40)    16А - ВТ139 (Е16А40)	1 бр.
3. T1	Транзистор 2Т3604, 2Т3168, 2Т3511	1 бр.
4. T2	Транзистор 2Т3308	1 бр.
5. D1	Диод 2Д2405	1 бр.
6. D2	Ценер диод (10-16)V	1 бр
7. D3, D4	Диод 1N4148	2 бр.
8. RP1	Тример ДК1 100k	1 бр.
9. С1	Кондензатор 33nF(22nF)/400V	1 бр.
10. С2	Кондензатор 220nF(330nF) / 400V	1 бр.
11. С3	Кондензатор 4,7/10V	1 бр.
12. С4	Кондензатор 470.0, 1000.0, 2200.0	1 бр.
13. С5	Кондензатор 47nF	1 бр.
14. R1	Резистор 43(47)k	1 бр.
15. R2	Резистор 330oM/0,5W	1 бр.
16. R3	Резистор (10 - 56)oM	1 бр.
17. R4	Резистор 3(3,3)k	1 бр.
18. R5	Резистор 47(43)k	1 бр.
19. R6	Резистор 2,2k	1 бр.
20. R7	Резистор 6,2(6,8)k	2 бр.
21. R8	Резистор 220oM	1 бр.
22. К1	Бутон ISOSTAT	1 бр.

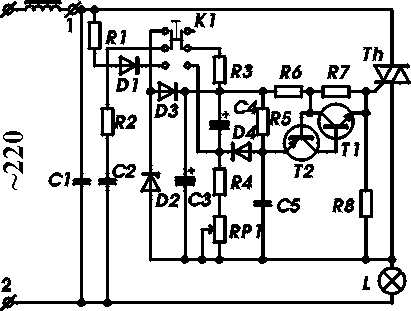

Фиг. 1 Принципна схема


Фиг. 2 Монтажна схема
