С този набор завършва поредицата от оригинални променливотокови схемни решения на релета за време.
    Това тактово реле за време обединява "Реле за време 1" и "Реле за време 6".
    След подаване на мрежовото напрежение 220V с ключ К, започва да се зарежда кондензаторът C6 прз RP1 от напрежението, получено от захранващата група C8, VD4, VD3 и C7. След достигане на пробив на транзисторния ключ с VT3 и VT4, кондензаторът се разрежда през R5 и този къс импулс отпушва симистора. Напрежението върху тази част на схемата (паралелна на симистора) става ниско и тя е готова за следващия такт.
    В момента на отпушване на симистора върху товара се получава мрежовото напрежение - във веригата R1, C1, VD1 става презареждане. Отрицателният импулс върху VD1 зарежда C2 през VD2 и пусковата генераторна схема C3, R2, VT1 и VT2 изработва управляващ импулс. Така симисторът остава в стабилно включено състояние. Паралелно с това започва и зареждане на C9 през RP2. След достигане на определено напрежение транзисторната структура с VT5 и VT6 пробива и високото напрежение върху R11 води до отпушване на диода VD5, зареждането на C3 се блокира и генераторната схема спира, симисторът се запушва.
    Полученото високо напрежение върху симистора запуска отново първата част на схемата и така се получава редуване на двете състояния на товара.
    Минималните времепериоди се задават от R8 и R10 (около 1s), а максималните зависят от C6, RP1и C9, RP2: при RP1=470kΩ, C6=470µF - паузата е до 8min, а при RP2=1MΩ, C9=470µF времето на включено реле е до 2min (при C9=2200µF до 8min).
    Симисторът, когато е BT136, допуска товарен ток до 4А.
    За премахване на радиосмущенията е желателно да се постави дросел, навит върху ферит ф8 (ф10)мм с проводник ф(0.5÷0.8) и повече от 100 навивки. Когато товарът има индуктивен характер, дросел не е необходим, но трябва да има RC група за защита от пренапрежение (100Ω/220nF).
    При задаване на периодите, трябва да се има в предвид, че при малките времена, кондензаторите C6 и C9 не могат бързо да се разредят напълно от остатъчните напрежения, водещо до взаимна зависимост на времената при настройка.
    При товар над 1А е необходим съответен радиатор за охлаждане на симистора.
    Резисторите от типа РПМ с вертикален монтаж, да се почистят предварително от лаковото покритие върху изводите им.



СЪДЪРЖAНИЕ

1.	Печатна платка 0107	- 1 бр.
2. VTh	Симистор BT136	- 1 бр.
3. VT1, VT3, VT6	Транзистор 2T3511Б	- 3 бр.
4. VT2, VT4, VT5	Транзистор 2T3308А	- 3 бр.
5. VD1, VD4	Ценер-диод 18V	- 2 бр.
6. VD2, VD3	Диод 2Д2402 (1N4002)	- 2 бр.
7. VD5	Диод 1N4148	- 1 бр.
8. C1	Кондензатор 220nF/400V	- 1 бр.
9. C2	Кондензатор 4.7µF/25V	- 1 бр.
10. C3	Кондензатор 47nF	- 1 бр.
11. C4	Кондензатор 33nF/400V	- 1 бр.
12. C5	Кондензатор 1nF/63V	- 1 бр.
13. C6, C9	Кондензатор 470µF/10V	- 2 бр.
14. C7	Кондензатор 10µF/16V	- 1 бр.
15. C8	Кондензатор 100nF/400V	- 1 бр.
16. RP1	Тример 470kΩ	- 1 бр.
17. RP2	Тример 1MΩ	- 1 бр.
18. R1, R9	Резистор 330Ω/0.5W	- 2 бр.
19. R2	Резистор 47kΩ	- 1 бр.
20. R3	Резистор 470Ω	- 1 бр.
21. R4	Резистор 2.2 (2.0)kΩ	- 1 бр.
22. R5, R11	Резистор 220 (200)Ω	- 2 бр.
23. R6, R7	Резистор (4.3÷5.1)kΩ	- 2 бр.
24. R8	Резистор (20÷24)kΩ	- 1 бр.
25. R10	Резистор 10kΩ	- 1 бр.
26. R12	Резистор 6.2kΩ	- 1 бр.
27. R13	Резистор 4.7kΩ	- 1 бр.

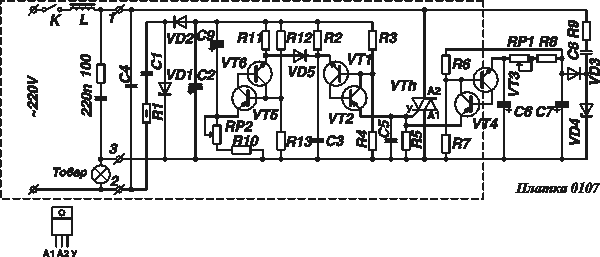

Фиг. 1 Принципна схема

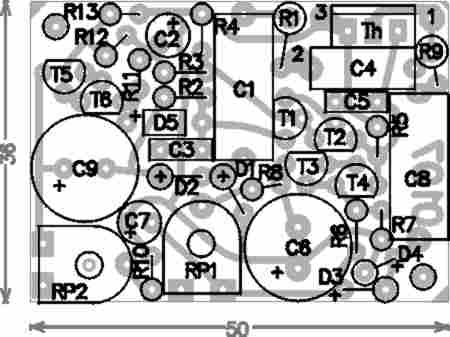

Фиг. 2 Монтажна схема
