Възможностите на този набор се определят от специализираната интегрална схема LM317T, която има следните основни параметри:
    - входно напрежение: (3÷40)V;
    - изходно напрежение: (1.3÷37)V;
    - изходен ток: 1.5А;
    - ток на ограничение: 1.5÷4.5А при (Uизх - Uвх) < 15V;
     0.4A при (Uизх - Uвх) = 40V;
    - минимален ток на стабилизация: 10mA;
    - максимална разсейвана мощност: <20W (с радиатор);
    Транзисторът VT1 разширява диапазона на натоварване на стабилизирания изправител до 40W. Тази мощност определя каква разлика може да има между входното и изходното напрежение при максимален ток.
    Монтираната платка се закрепва върху подходящ радиатор след намазване на VT1 и U1 с топлопроводима паста.
    Тялото на U1 има връзка с изходният извод, а тялото на VT1 - с колектора. За това няма нужда от изолзационни подложки. При необходимост VT1 може да се монтира извън платката на отделен радиатор.
    Захранващият токоизправител трябва да е съобразен с искания ток на стабилизация. Стойността на изглаждащият му кондензатор трябва да е по-голяма от 2200µF и зависи правопропорционално от тока и обратнопропорционално от напрежението.
    Резисторът R3 е товарен и определя минимален ток от 30мА.
    Вместо задаващият тример, може да се използва външен потенциометър или фиксирани резистори.
    Резисторите от типа РПМ с вертикален монтаж, да се почистят предварително от лаковото покритие върху изводите им.



СЪДЪРЖAНИЕ

1.	Печатна платка 0111	- 1 бр.
2. U1	Интегрална схема LM317T	- 1 бр.
3. VT1	Транзистор PNP, 8A, 60W, 60V	- 1 бр.
4. VD1	Диод 1N4002	- 1 бр.
5. C1	Кондензатор 100nF/63V	- 1 бр.
6. C2, C3	Кондензатор 10µF/35V	- 2 бр.
7. R1	Резистор 22Ω	- 1 бр.
8. R2	Резистор 240Ω	- 1 бр.
9. R3	Резистор 1kΩ/1W (470Ω+470Ω/0.5W)	- 1 бр.
10. RP1	Тример 5кΩ	- 1 бр.

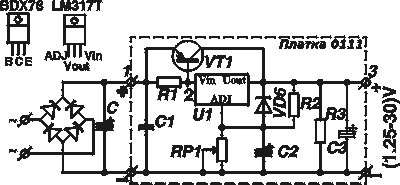

Фиг. 1 Принципна схема

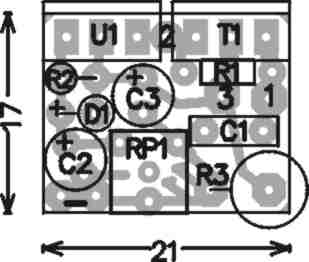

Фиг. 2 Монтажна схема
