Възможностите на този набор се определят от специализираната интегрална схема LM317T, която има следните основни параметри:
    - входно напрежение: (3÷40)V;
    - изходно напрежение: (1.3÷37)V;
    - изходен ток: 1.5А;
    - ток на ограничение: 1.5÷4.5А при (Uизх - Uвх) < 15V;
     0.4A при (Uизх - Uвх) = 40V;
    - минимален ток на стабилизация: 10mA;
    - максимална разсейвана мощност: <20W (с радиатор);
    Транзисторите VT1 и VT2 разширяват диапазона на натоварване на стабилизирания изправител до 80W. Тази мощност определя каква разлика може да има между входното и изходното напрежение при максимален ток.
    Към U1 може да се монтира алуминиева плочка за радиатор. Транзисторът VT2 се поставя отделно след намазване с топлопроводяща паста към съответен радиатор.
    Захранващият токоизправител трябва да е съобразен с искания ток на стабилизация. Стойността на изглаждащият му кондензатор трябва да е по-голяма от 2200µF и зависи правопропорционално от тока и обратнопропорционално от напрежението.
    Резисторът R5 е товарен и определя минимален ток от 30мА.
    Вместо задаващият тример, може да се използва външен потенциометър или фиксирани резистори.
    Да не се поддържа продължително време изхода в състояние на късо съединение!
    Резисторите от типа РПМ с вертикален монтаж, да се почистят предварително от лаковото покритие върху изводите им.
    Забележка: При използване на тази схема трябва да се има предвид, че в силовия контур няма токоограничение. До известна степен тока на късо съединение може да се ограничи с увеличаване на R2. Ако се работи продължително време с голям ток, трябва да се предвиди още един транзистор, например 2T9135 или 2T7233, свързан по схема Дарлингтон с 2N3055 и разположен върху радиатора му (извън платката). Когато се използва VT3, да се постави допълнително и кондензатор C4!



СЪДЪРЖAНИЕ

1.	Печатна платка 0112	- 1 бр.
2. U1	Интегрална схема LM317T	- 1 бр.
3. VT1	Транзистор 2T6821	- 1 бр.
4. VT2	Транзистор 2N3055 (KD502)	- 1 бр.
5. VT3	Транзистор 2T9135 (2T7233)	- 1 бр.
6. VD1	Диод 1N4002	- 1 бр.
7. C1	Кондензатор 100nF/63V	- 1 бр.
8. C2, C3	Кондензатор 10µF/35V	- 2 бр.
9. C4	Кондензатор 470nF	- 1 бр.
10. R1	Резистор 27Ω/0.5W	- 1 бр.
11. R2	Резистор 1.5 (1.0÷4.7)kΩ	- 1 бр.
12. R3	Резистор 240Ω	- 1 бр.
13. R4	Резистор (390÷560)Ω	- 1 бр.
14. R5	Резистор 1kΩ/1W (470Ω+470Ω/0.5W)	- 1 бр.
15. RP1	Тример 5кΩ	- 1 бр.

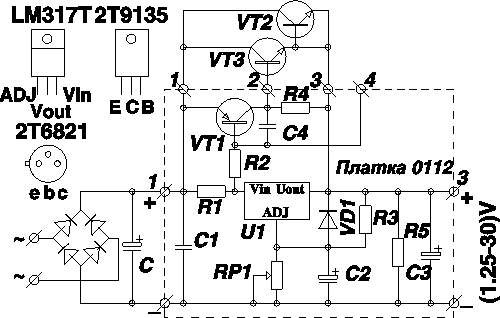

Фиг. 1 Принципна схема


Фиг. 2 Монтажна схема
