Акустичното реле реагира на плясване с ръце (1÷2)kHz, при което се запуска чакащ мултивибратор с настройваемо време на задържане от няколко sec до няколко min. Товарът се изключва след изтичане на това време.
Като изпълнителен орган в кит 78 се използва електромагнитно реле с контакти за 7A/250VAC. В кит 102 има симисторен ключ с ток до 1А без радиатор (с радиатор - до 4А).
Захранващото напрежение на схемата е 12V, като чакащия мултивибратор получава 5V от ценер-диод VD4.
Акустичното реле се състои от микрофонен усилвател (за електретния микрофон М ) с интегрална схема U1 - 741, чакащ мултивибратор U2 - интегрална схема 74121 и изпълнителен орган.
Усиленият от операционния усилвател сигнал се изправя с умножителна схема - C5, VD1, VD2, C6, филтрира се и след това се подава на вход 5 на U2. R6 поддържа ниско ниво на вход 5, когато няма сигнал от входа. След този вход 5 има формиращ тригер на Шмит. Транзисторът VT1 дава възможност да се използва по-високоомен задаващ резистор (R9 и RP).
В изход 6 на U2 се получава ниво "1" при запуснат чакащ мултивибратор. В инвертирания изход 1 е включен сигнализиращия диод VD3.
До изтичане на зададеното време интегралната схема U2 не реагира на нови сигнали.
При набор 78 релето P се включва от транзистора VT2. Ако релето е близо до микрофона е възможно да се получи акустична обратна връзка между тях от шума при изключването на релето. За да се избегне това е необходимо да се приложат следните мерки:
- по-голямо разстояние между тях;
- свързване на микрофона с мек проводник;
- насочване на микрофона в посока, обратна на платката с релето;
- изолиране на задната част на микрофона с вата, памук или друга звукопоглъщаща преграда.
В набор 102 транзисторът VT2, при "1" на изход 6 на U2, се отпушва и задейства симисторният ключ с VTh, свързващ товара с променливотоковото захранващо напрежение. Това напрежение може да бъде от 24 до 220V. При директно включване в мрежата трябва да се има в предвид, че цялата ел. схема ще бъде под опасното напрежение. Едно от решенията е твърдо свързване на товара към фазата, а извод 5 на акустичното реле е общ с нулевия проводник на мрежата.
При индуктивен характер на товара паралелно на симистора да се постави RC група от последователно свързани R=100Ω и C=100nF/400V.
При товар, консумиращ ток по-голям от 1А симисторът да се монтира на радиатор извън платката.
Ако се използва 741 в корпус с 8 извода, трябва да се знае съответствието с означените изводи на схемата.
СЪДЪРЖAНИЕ
|
|
кит 78 |
кит 102 |
1. |
Печатна платка 0008 |
- 1 бр. |
- 1 бр. |
2. U1 |
Интегрална схема 741 |
- 1 бр. |
- 1 бр. |
3. U2 |
Интегрална схема 74121 |
- 1 бр. |
- 1 бр. |
4. М |
Електретен микрофон |
- 1 бр. |
- 1 бр. |
5. VT1, VT2 |
Транзистор 2Т3511Б |
- 2 бр. |
- 2 бр. |
6. P |
Реле 833H-1C-C |
- 1 бр. |
- |
7. VTh |
Симистор ВТ136 |
- |
-1 бр. |
8. VD1, VD2, VD5 |
Диод 1N4148 |
- 3 бр. |
- 3 бр. |
9. VD6 |
Диод 1N4001 (2Д2401) |
- 1 бр. |
- |
10. VD3 |
Светодиод |
- 1 бр. |
- 1 бр. |
11. VD4 |
Ценер диод 5,1V |
- 1 бр. |
- 1 бр. |
12. C1 |
Кондензатор 100nF |
- 1 бр. |
- 1 бр. |
13. C2 |
Кондензатор 100 (47)µF |
- 1 бр. |
- 1 бр. |
14. C3 |
Кондензатор (82÷220)pF |
- 1 бр. |
- 1 бр. |
15. C4, C6 |
Кондензатор 47nF |
- 2 бр. |
- 2 бр. |
16. C5 |
Кондензатор 0.47µF |
- 1 бр. |
- 1 бр. |
17. C7 |
Кондензатор 470µF |
- 1 бр. |
- 1 бр. |
18. RP |
Тример ДК1 470kΩ |
- 1 бр. |
- 1 бр. |
19. R1 |
Резистор (24÷33)кΩ |
- 1 бр. |
- 1 бр. |
20. R2 |
Резистор 100 (120)Ω |
- 1 бр. |
- 1 бр. |
21. R3, R5 |
Резистор 1MΩ |
- 2 бр. |
- 2 бр. |
22. R4 |
Резистор 470кΩ |
- 1 бр. |
- 1 бр. |
23. R6 |
Резистор 470Ω |
- 1 бр. |
- 1 бр. |
24. R7 |
Резистор 620Ω |
- 1 бр. |
- 1 бр. |
25. R8 |
Резистор 20 (10)кΩ |
- 1 бр. |
- 1 бр. |
26. R9 |
Резистор 10кΩ |
- 1 бр. |
- 1 бр. |
27. R10 |
Резистор 1кΩ |
- 1 бр. |
- 1 бр. |
28. R11 |
Резистор 0.25W/470Ω |
- 1 бр. |
- 1 бр. |
29. R12 |
Резистор 1кΩ |
- 1 бр. |
- |
30. R13 |
Резистор 10кΩ |
- 1 бр. |
- |
31. R14 |
Резистор 200 (220)Ω |
- |
- 1 бр. |
32. R15 |
Резистор 0.25W/ 220 (200)Ω |
- |
- 1 бр. |

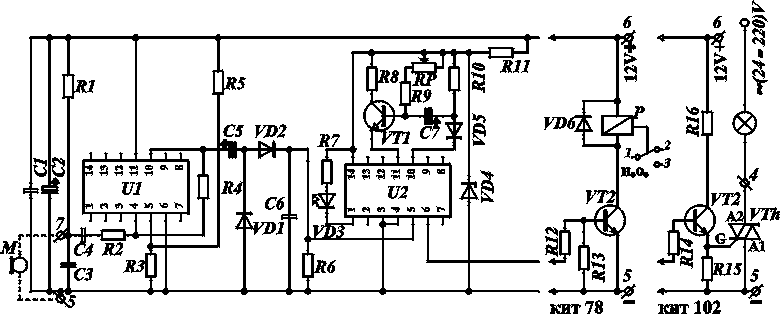

Фиг. 1 Принципна схема

Фиг. 2 Монтажна схема
